2．台达HIFT（海福）UPS基于DSP技术，采用IGBT整流，输入功率因数≥0.99、输入电流总谐波≤3%，整机效率≥94%，具有很好的整机性能。有效提高设备能耗以及对电网的干扰，是真正意义上的绿色UPS电源。

3．台达HIFT（海福）UPS具模块化设计，单个模块容量为20KVA，每个机箱可放6个模块，单机容量可达120KVA，系统扩容可实现最大实现4台机柜并联工作，额定带载480KVA。

4.根据负载要求可以先配置3个20KVA的模块，实现2+1冗余，以后陆续扩为3+1，4+1，5+1... 可实现灵活的在线扩容，在整个过程中不需要UPS切断电源或切换到旁路状态。

5．由于前边已配有发电机，电池配置不需过多。台达HIFT系列UPS的3个模块可以共用一组或者两组蓄电池，若1台模块故障，台达UPS电源仍然能够整流逆变输出，具有极强的容错输出能力，不像传统的UPS电源那样转到旁路供电状态给后端负载工作带来风险。

6．台达HIFT（海福）UPS属高功率密度设计：含3个20KVA模块的机箱总尺寸为：520mm（宽）*910mm（深）*1695mm（高）；总重量为：230Kg。体积小，重量轻，外形美观。

7．台达HIFT（海福）UPS配置有近端EPO紧急关机按键和远端紧急关机接口，此功能一经启动，UPS立即关闭，可避免灾害的扩大。

8．台达HIFT（海福）UPS可在线更换模块，迅速、可靠，加上中达快捷完善的客户服务体系可令客户高枕无忧。

四、方案优势

随着企业对可用性的要求越来越高，为机房或数据中心配置采用容错技术的供电系统的必要性则突显出来。所谓容错，就是采用冗余的资源，使UPS系统具有容忍故障的能力，即在发生故障的情况下，仍能确保系统的逆变输出，为由服务器和存储等关键设备构成的网络系统提供洁净稳定的电源。

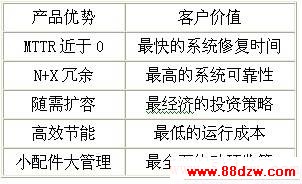

HIFT（High-Intelligent Fault-Tolerance）------海福系列，即是Delta公司最新推出的高智能容错UPS，它的显着优势和带给客户的价值包括但不限于：



◆系统可靠性高

HIFT（海福） UPS组成的N+X冗余供电系统，系统的实际负载量占设备容量的大小与系统的可靠度息息相关，实际负载量越低，系统冗余度越高，系统可靠度也就越高。这恰恰是普通UPS所无法比拟的。

◆系统可用性高

HIFT（海福）UPS采用模块N+X冗余技术，可在线热插拔故障模块，MTTR可视为0



不同供电方案可用性比较（MTBF以20万小时为例）





◆随需扩容

HIFT（海福）UPS因采用模块化结构，可以在20kVA到480kVA的宽广范围内，以20kVA为单位来随时随需在线扩容，客户不再需要仅是为未来的可能性而提前投入大笔费用。
