蓄电池在线内阻在直流电源系统中的监测技术及运用

文章摘要：20总数544124总数37656 通过分析发现，在蓄电池劣化时，采用新工艺的蓄电池内阻值明显小于采用老工艺的蓄电池，对于新工艺的蓄电池内阻预警值应更为严谨。 7 小结 对内阻与SOH（State Of Health）关系的分析得到以下结论。 （1） 不能直接用内阻数据来计算SOH（State Of Health），而且建立标准亦很困难。内阻不能同容量一样进行量化表达，只是性能的反映。 （2） SOC（State Of Charge）和SOH（State Of Health）无疑影响电池内阻，劣化的蓄电池内阻都有很大的变化。 （3）

蓄电池在线内阻在直流电源系统中的监测技术及运用,标签：电源电路,电路设计,http://www.88dzw.com
20

总数

544

124

总数

376

56



    通过分析发现，在蓄电池劣化时，采用新工艺的蓄电池内阻值明显小于采用老工艺的蓄电池，对于新工艺的蓄电池内阻预警值应更为严谨。

    7 小结

    对内阻与SOH（State Of Health）关系的分析得到以下结论。

    （1） 不能直接用内阻数据来计算SOH（State Of Health），而且建立标准亦很困难。内阻不能同容量一样进行量化表达，只是性能的反映。

    （2） SOC（State Of  Charge）和SOH（State Of Health）无疑影响电池内阻，劣化的蓄电池内阻都有很大的变化。

    （3） 大容量电池的欧姆内阻很小，其变化幅度就更小，需要相当精度的测试手段。

    （4） 部分电池的内阻变化明显，但此时的电池容量仍可能保持在良好水平。

    （5） 劣化严重的电池内阻变化数值将超过某个范围。

    （6） 蓄电池的监测应是对蓄电池的运行参数、内阻变化、电压监测等综合参数监测，对内阻的变化率的监测是很有意义的。

    （7） 新工艺蓄电池的性能、寿命明显低于老的蓄电池，更需要严格监测其运行参数，定期的核对放电不可缺少。

www.88dzw.com

    文献[4]研究中将Warburg阻抗表示为一个电阻和电容串联组成的阻抗ZW。

    式中  λ——Warburg系数，表示反应物和生成物的扩散传质特性；ω——角频率

    电池的阻抗包括欧姆电阻和正负极阻抗：

         Zcell = Zp + Zn + RHF                                    （2）

    电池阻抗是一个复阻抗，在其它条件不变的情况下，与测试频率有关。

    通常情况的内阻是指某一固定频率下的内阻值，对于一般的VRLA蓄电池，多数采用低于100Hz的频率，在实际使用中常把复阻抗的模称为内阻。

    4 内阻在线测量方法

    备用场合使用的VRLA电池一般容量很大，在几十Ah到数千Ah，电池的内阻值很小。由于阻值低，电池正负极输出感应的电压幅值很小，要准确测量内阻有一定难度，尤其是在线测量时电池端存在充电纹波和负载变动时的动态变化。常见的内阻测试方法简述于下。

    ⑴　直流方法

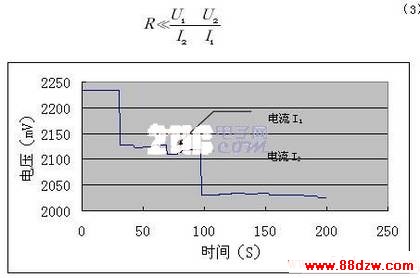

    直流方法是在电池组两端接入放电负载，根据在不同电流（I1、I2）下的电压变化（U1-U2）来计算内阻值，见图2。常采用式（3-3）计算

图2 蓄电池放电电压曲线
