这里，也得到了V_sense与I_L的关系式。一般而言，这种电路结构比前述各种结构更适合芯片集成，且不易对输出电路产生如效率降低等影响，因而得到了广泛的应用。但是，放大器的使用增大了电路的复杂性。

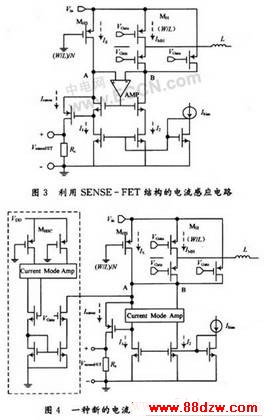

由于电路处理的对象I_L是电流形式，那么，如果使用电流模设计技术，可以大大简化电路。而且，如果后继电路更多地使用电流模，也可以简化电流控制环路电路设计。新设计的电流感应如图4虚框外部分所示，这里还包含了一个偏移消除电路，即图4虚框内部分，使感应更精确。电流感应电路工作原理与传统的SENSE-FET结构相似，这里使用电流模放大器替代通常的电压模放大器，使电路结构简化且能工作在更广泛的范围。偏移消除电路作用是抑制当V_gate为高时，额外的电流通过R_sense。因为，当V_gate为高时，偏移消除电路中V_gate控制的NMOS管也导通，则电路会从A点抽取适量的电流Ioffset。同样，与SENSE-FET结构分析过程相似，Ioffset是由MHSC与MHS的比例决定的。


3  结  果

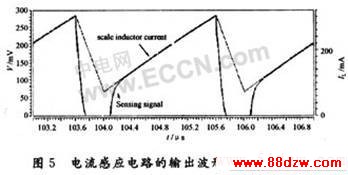

图5给出在Spectre仿真器环境下，电流感应电路的输出波形的仿真结果，并与电感电流对比。由图5可见，电流感应电路的结果与电感电流有较好的传感精度。


4 结  语

通过总结对比可以使用于DC-DC芯片集成的各种电流感应技术，这种新型的电流感应技术有结构简单、精度较高、易于集成等优点，适用于多数DC-DC设计场合。
