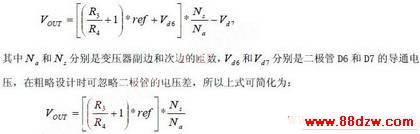

　　系统的恒压实现原理是通过SE3910内的运算放大器将由变压器负反馈的的输出电压信号在芯片FB PIN上的采样值稳定在芯片所设置的ref的恒定值，ref 是芯片内部一个带隙基准源模块所输出的恒定电压为1.5V，从而达到稳定输出电压的目的。

www.88dzw.com

　　输出恒流值设计：

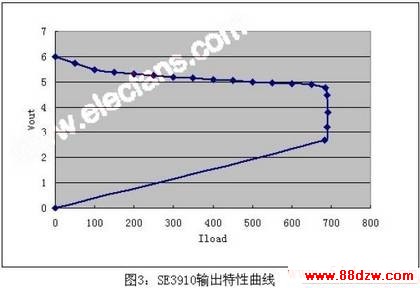

　　系统的恒流设计原理是通过设置Primary Side的峰值电流为恒定值，芯片的CS pin在恒流工作模式时，会被固定在最大值0.8V，0.8V除以R6的值就能将变压器的原边最大峰值电流设置在要求值，变压器两边之间的电流比等于匝数的反比，再乘以反激时的占空比就能得到一个恒定的输出电流。

　　在选择上述参数时需要电阻R3、R4、R6和变压器的匝数比的精度要高，这些参数直接影响输出恒压和恒流的精度，其它器件基本上比较通用，只需要按照厂家提供的参数就可以。

　　系统特点：

　　采用变压器原变反馈模式（PSR），省略了传统方案中外围的光耦合器、恒压恒流控制芯片及周围器件，大幅度降低了系统成本；芯片能多模式工作，确保系统达到了较高的工作效率；小于50uA的系统启动电流；能达到较精确的恒压和恒流值；输出有短路保护；小的待机功耗（Standby Power）；宽泛的交流电压供电范围（85V~275V）。

　　基于SE3910所设计的开关电源方案，一般只适用输出在5W及5W以下方案，主要是当输出功率较大时，变压器会工作在连续工作模式（CCM），导致系统效率会下降，输出恒流精度会变差。

　　本文小结

　　随着便携式电子设备越来越流行，便于携带的充电器、适配器等相关配件也会越来越受消费者青睐，未来电源方案势必会向低成本、易携带、高性能、高可靠性的方向发展。高性能PWM控制器芯片SE3910正是顺应此趋势，使用该芯片可以构建使用很少外部元件并在宽的交流电压输入范围内保持高性能的AC/DC转换器解决方案。
