基于集成温度传感器的有源电子标签设计策略
[10-10 20:39:48] 来源:http://www.88dzw.com 电源电路 阅读:8965次
文章摘要:2.2 DS18B20的工作时序及软件流程 DS18B20单线通信功能是分时完成的,它有严格的时隙概念,因此,系统对DS18B20的各种操作必须按协议进行。其采集程序流程图如图5所示。2.3 测温结果 测温结果由两部分组成:(1)标签的ID号,ID号由64位十六进制组成,可以通过软件SmartRF04Prog进行改写;(2)实时采集到的温度信息。这两部分通过串口发送到上位机进行实时显示。 本系统软件编程采用单片机C51语言,在IAR Embedded Workbench IDE编译环境下进行在线实时调试。 经过调试,本设计达到了预期的结果,发送端每隔10 min发送1次
基于集成温度传感器的有源电子标签设计策略,标签:电源电路,电路设计,http://www.88dzw.com2.2 DS18B20的工作时序及软件流程

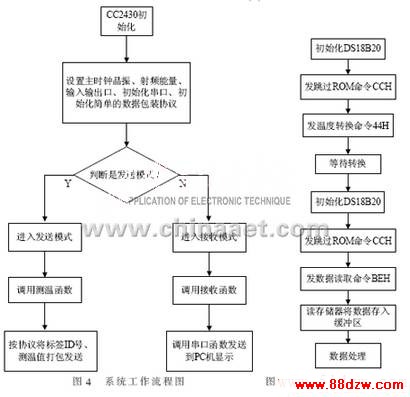

DS18B20单线通信功能是分时完成的,它有严格的时隙概念,因此,系统对DS18B20的各种操作必须按协议进行。其采集程序流程图如图5所示。
2.3 测温结果
测温结果由两部分组成:(1)标签的ID号,ID号由64位十六进制组成,可以通过软件SmartRF04Prog进行改写;(2)实时采集到的温度信息。这两部分通过串口发送到上位机进行实时显示。
本系统软件编程采用单片机C51语言,在IAR Embedded Workbench IDE编译环境下进行在线实时调试。
经过调试,本设计达到了预期的结果,发送端每隔10 min发送1次标签的ID号和温度采集数据,接收端能够正确接收到数据并且通过串口通信发送到上位机进行实时显示。把温度传感器与RFID芯片结合起来只占很小的空间,满足了小型化、无线传输、实时监测的要求,其可靠性和精度也有了很大的提高,可应用于矿井生产安全监测监控系统中,也可以为易腐坏食品、药品和物流中任何其他对温度敏感的物品采集温度信息,为许多医药诊断试验和程序提供及时的数据。
