   (2)

使用公式 (1) 和 (2) 详细计算输出电压

     (3)

VSR 是 SR 处于充电模式时 MOSFET 两端的电压。

im 的 DC 和纹波成分可从下式获得:

  (4)

  (5)

这里,ILO1 和 ILO2 是输出电感电流的 DC 成分。

设计示例和实验结果

在本节中讨论一个设计示例,目标系统是输出电压为 12V 和输出负载电流为 30A 的 PC 电源,由于输入通常来自功率因数校正 (PFC) 电路,输入电压的范围并不宽泛,目标规范如下:

标称输入电压:390 VDC

输入电压范围:370 VDC ~ 410 VDC

输出电压:12 V

输出电流:30 A

开关频率:100 kHz

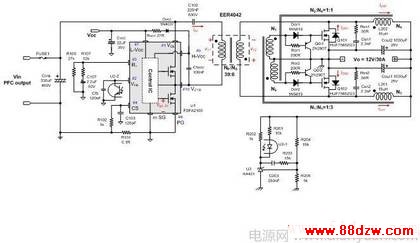

图3 360 W PC电源的设计示例 (12 V, 30 A)

图 3 所示为参考设计的完整原理图,变压器的电气特性如表 1 所示。

表 I 所设计变压器的电气特性
