设(W／L)Ms：(W／L)MM=n(n的取值一般不低于100)，开关管电流为IM，则有：



采样电压VSEN经过简洁实用的V／I转换电路后，可将其转换成所需要的采样电流信号ISEN，然后与斜坡电流信号ISLOPE在R∑进行叠加，就可得到所需的电压V∑。

3 改进型电路设计

3．1 斜坡产生电路

图3所示是一种改进型斜坡产生电路，图中，MP5、MP6为匹配的差分对管：Q1、Q2匹配(rCE(Q1)=rCE(Q2)，为负载管，它们的发射极面积相等，为Q3的两倍。负载管Q1、Q2采用三极管，可在高匹配性的同时大大减小噪声影响。在Q2的集电极与基极之间加一个射极输出的晶体管Q4，可以减小Q2和Q3基极电流对ID(MP6)的分流；而在Q2和Q3的基极与地之间加电阻R4，则可用来提高Q4的β。Vc为片内振荡器充放电电容上的锯齿波电压，Vc的变化范围为V1-V2。其中V2和V1分别为振荡器充放电的高、低设定电压值。



此电路主要任务是将电容上的锯齿波电压转换成所需要的斜坡电流。

3．2电流采样电路

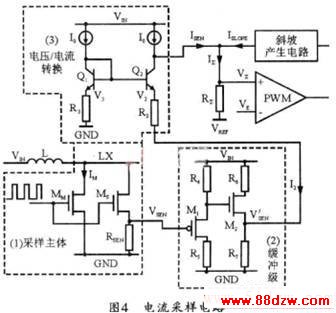

图4所示为本系统中的电流采样电路。该电流采样电路由三部分组成：采样电路、缓冲级电路和电压／电流(V／I)转换电路。其中采样电路采样得到反映电感电流的电压VSEN后，可经过优化处理的缓冲级电路进行电平平移，从而得到VSEN’，以避免采样电压受到后级电路的影响，即：
