基于FPGA的1553B通信模块的设计,标签:电源电路,电路设计,http://www.88dzw.com4.3.4 启动电路
启动电路由R1和C4组成。根据启动电流ISTART和启动门限电压Uccon来确定启动电阻的值,即:
在辅助绕组提供器件正常工作的能量之前,C4必须提供足够的能量为器件供电,C4应满足
将相关技术参数代入式(6)可得:C4≥13μF。其耐压值应大于器件的最大供电电压,因此该设计选取C4为100μF,50V的电解电容。此外,为使电路能够稳定工作,必须增加电压控制环。
5 BCM PFC电路的实验结果
为了详细分析BCM PFC电路.将输入电压扩展到全电压范围内,并对仿真数据和理论数据进行详细的分析比较。当输入电压有效值为90 V、120 V、150 V、180 V、220 V、240 V、270 V时,假设电路无任何损耗,输入功率为150 w。由仿真结果可知,输入功率的仿真值分别为164.4W、162.4W、161.3W、159.0W、157.6w、156.9w、156.3W,效率的仿真值分别为92.6%、93.7%、94.5%、95.8%、96.7%、97.2%、97.5%。将理论值和仿真值相比较.采用MATLAB将这些理论值和仿真值分别拟合成两条曲线.如图3所示。
从图3(a)中看出,仿真波形与理论分析的差别为:在全电压范围内输入功率的仿真值比理论值要大,这是因为理论分析时.假设电路的效率为1.而仿真时电路的元器件本身也要消耗能量,所以输入功率的仿真值要比理论值大;另外当输入电压越来越大时,输入功率的仿真值越来越小,即接近于理论值,电路的效率就越大,如图3(b)所示,所以电压越大,输入功率的仿真值越接近于理论值。

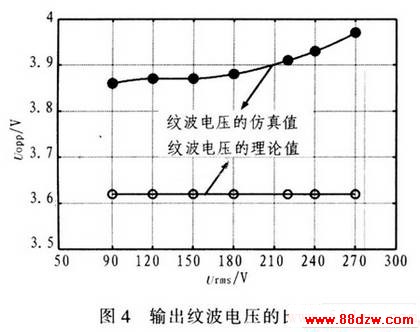

输出电压的纹波的仿真值和理论值的比较如图4所示。从图4看出仿真的最大值小于4 V,小于给定的设计要求,而理论值也小于4 V,完全满足设计要求。
6 结论
根据电路的设计指标设计电路,并进行仿真和实验研究,实验结果表明该变换器能在宽电压输入范围内稳定输出约400 V直流电压,输入电流波形基本与电压波形一致,功率因数达到0.99以上,实现了高功率因数的校正,可有效抑制输入电流谐波。
