3．2 PS223典型应用电路设计
3．2．1 各针脚辅助电路
    1)PGI：如果输入电压过高可用齐纳二极管箝压，如有必要用电阻或者串联电阻，阻值为10～100 Ω，选定值10 Ω。CPGI-1为滤波电容，取值范围为0．1～1．0μF，选定值O．1μF。CPGI-2为滤波电容，取值范围为0.01～1．OμF，选定值O．1μF。
    2)PSON：可与地并联0．1～1．O μF滤波电容，抑制干扰，选定值0．1μF。如需与地串联电阻，则R<1 kΩ。
    3)PGO：可与地并联0．1～1．0 μF滤波电容或齐纳二极管(Vz=6．5 V)，或两者并用抑制干扰。
3．2．2 设计注意事项
    1)OCP应用：OCPRs为电阻或扼流圈，使用电阻(精度1％)比扼流圈(精度20％)更好，杂波小；OCP保护点准确度补偿使用容量大于0．01μF电容并联以提高抗干扰能力，选定值为0．1 μF。
    2)使用OTP针脚作为OTP(过温度保护)或-12 V UVP(低电压保护)，也可使用VS33搭配电路实现相同功能，如不使用OTP针脚，可直接接地或与电阻(R>1 kΩ)串联接地。
    3)如某IS针脚不使用，可以开路，但最好是接1 kΩ电阻至对应的VS针脚。
    4)电源管理监控电路设计不良会因静电释放、浪涌等原因产生误动作导致主机自动关机重启，设计时应在芯片VCC引脚串联200 Ω电阻，及与GND并联0．1μF电容。

www.88dzw.com
3．2．3 调试流程图

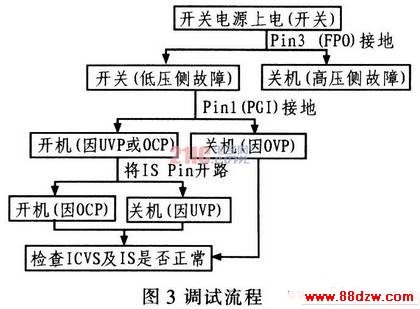

    调试流程如图3所示。

3．2．4 测试平台及数据
    硬件部分：处理器为Intel Core 2。Extreme QX6700 3．6GHz 1．45 V；主板为华硕P5K Premium／WiFi(P35+ICH9R)；内存为创见l GB DDR2-667 D9GMHx2：显示为鸿海8800GTS(G80)320 M；硬盘为Seagate Cheetah 36 Gx2、WD万转小暴龙36 Gxl、WD2000JD 200Gxl；12 cm风扇6个，MCP-650直流水冷1套。
    软件部分为WINDOWS XP SP3、SP2004(Stress Prime2004)超频检测软件，能使CPU达到接近最大功耗和发热量，从而测试CPU的稳定性。测试数据如表1所列。

4 产品特色与典型应用
    应用PS223电源管理监控芯片设计的开关电源实现终极电路保护UCP(Ultimate Circuit Protection)功能，运行安全可靠，在典型负载下的转换效率高达89％以上，超过80PLUS银牌认证要求，符合EPSl2V 2．92和NVIDIA SLI规范，是目前市面上最具节能、安全特色的高性能、大功率ATX电源。
    目前，全汉第五元素700 W电源、多彩超霸节能版DLP500A、全汉黑旋风450、七盟V-Force750 W等都使用PS223电源管理监控芯片的高端ATX产品，实现UCP功能，严格符合Intel ATXl2V V2．2规范，能很好地支持最新的双核CPU和Sli显卡，产品定位在服务器用户和发烧级玩家层次。

5 结束语
    台湾SiTI(点晶科技)出品的PS223电源管理监控芯片是目前市面上保护功能最齐全且通用的IC，提供过压、过流、过功率、低电压和短路和过热保护等多重保护，实现UCP功能，不仅可广泛应用于高档次ATX 12V 2．2版开关电源，也可用于各种高性能、大功率开关电源保护设计。

www.88dzw.com

2 PS223的功能特点
    SiTI出品的PS223是专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定+3．3 V、+5 V、+12 V(A)、+12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。
