    提出了一种利用DSP控制的，以Boost变换器为核心，以铅酸蓄电池为负载的MPPL系统。详细分析了MPPT的原理，并对该系统进行了实验研究。实验结果表明，采用TMS320F2812 DSP芯片控制的MPPT系统实现了光伏电池最大功率跟踪，电路结构简单、可靠性好、效率高，且具有针对蓄电池过充、过放、逆变输出过流等异常情况的多种保护作用，因而具有一定的实用价值。

www.88dzw.com

2 MPPT基本原理

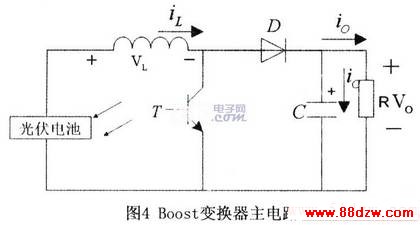

    MPPT的实现实质上是一个动态自寻优过程，通过对阵列当前输出电压与电流的检测，得到当前阵列输出功率，再与已被存储的前一时刻功率相比较，舍小取大，再检测，再比较，如此周而复始。MPPT控制系统的DC-DC变换的主电路采用Boost升压电路。图4为Boost变换器的主电路，电路由开关管T、二极管D、电感L、电容C组成。工作的原理为在开关T导通时，二极管D反偏，太阳能电池阵列向电感L存储电能；当开关T断开时，二极管导通，由电感L和电池阵列共同向负载充电，同时还给电容C充电，电感两端的电压与输入电源的电压叠加，使输出端产生高于输入端的电压。Boost电路输入输出的电压关系为：     V0=VI／(1-D) (1)

    当Boost变换器工作在电流连续条件下时，从式(1)可以得到其变压比仅与占空比D有关而与负载无关，所以只要有合适的开路电压，通过改变．Boost变换器的占空比D就能找到与太阳能电池最大功率点相对应的VI。

3 MPPT控制的实现
3．1 控制算法
    目前实现太阳能MPPT常用的算法有扰动观察法(P&O)和电导增量法(INC)。前者的算法结构简单、检测参数少，应用较普遍，但在最大功率点附近，其波动较大；后者的算法波动较小，但较为复杂，跟踪过程需花费相当长的时间去执行A／D转换。

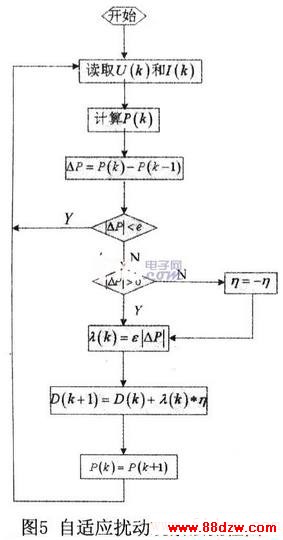

    系统采用自适应扰动观察法，通过对扰动观察法的改进，引进一个变步长参数λ(k)来解决在最大功率点附近波动大的问题，其中λ(k)=ε|△P|式中ε是一个恒定的常数，自适应扰动观察法的程序流程图如图5所示。图中e决定了跟踪精度，λ(k)为占空比步长，决定功率变化的步长，η为扰动方向控制系数，取值为1。当|△P|<e时，认为系统已经达到最大功率点附近，λ(k)的值将自动调节变小来满足动态调节步长的要求。

3．2 硬件实现
    控制电路使用TI公司的TMS320F2812 DSP作为主控制芯片，其快速的运算能力、丰富的外设资源能为整个控制系统提供一个良好的平台。DSP是整个控制系统的核心，它接受采样电路送来的模拟信号，按照控制算法对采样信号进行处理，然后产生所需要的PWM波形，经驱动放大后控制主电路功率开关管的通断，从而实现MPPT。TMS320F2812在时钟频率150MHz下，其时钟周期仅为6．67ns，8通道16位PWM脉宽调制，2×8通道12位A／D转换模块，一次A／D转换最快转换周期仅为200ns。TMS320F2812 DSP芯片的这些特点能够满足MPPT控制精度和速度的要求。

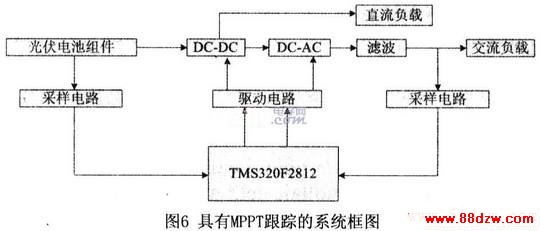

    采用其中两路A／D转换输入通道作为太阳能电池的输出电流和电压的采集通道，经过MPPT控制产生驱动PWM波形控制DC-DC开关管的导通时间，其控制的框图如图6所示。
