但是您如何知道电路中 L 和 C 的值呢？窍门就是通过在 D2 两端添加一个已知电容值的电容以降低振铃频率，这样您就得到了两个方程式以及两个未知项。如果您添加了正好可以减半振铃频率的电容，那么就会使求出上述值变得更加轻松。要想降低一半频率，您需要一个 4 倍于您一开始使用的寄生电容的总电容。然后，只要将所添加的电容除以 3 就可以得到寄生电容。图 3 显示了频率为最初振铃频率一半时 D2 两端 470 pF 电容的波形。因此，电路具有大约 150 pF 的寄生电容。请注意，只添加电容对振铃的振幅作用很小，电路还需要一些电阻来阻尼振铃。这就是电容因数 3 是开始的好地方的另一个原因。如果选择的电阻适当，那么该电阻就可以在对效率最小影响的同时提供卓越的阻尼效果。阻尼电阻的最佳值几乎就是寄生元件的典型电阻（请参见方程式 2）。

方程式 2：

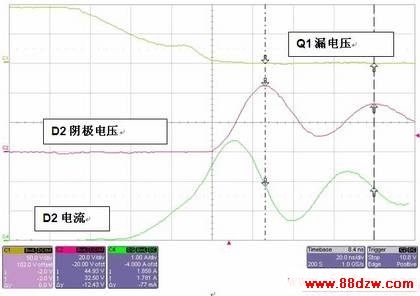

图 3  将振铃频率提高两倍完成寄生计算
