3．4 DVD数字视盘机的EMI测试结果

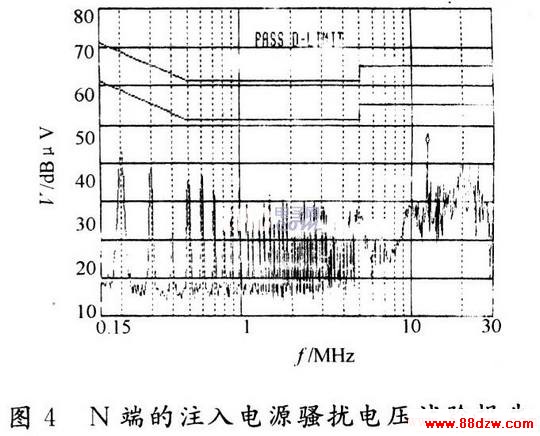

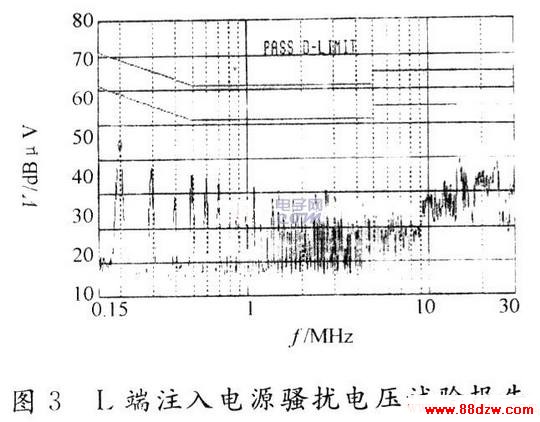

    DVD-1000数字视盘机经过以上EMI设计和措施，有效地减小了高频干扰，通过了国内的EMI试验。图3．图4为L端及N端的注入电源骚扰电压试验报告。

4 结 语
    DVD数字视盘机有许多潜在的辐射源，它可以干扰环境，使设计不能通过3C论证。作为设计人员，应及早贯彻EMI的意识性，消除电磁干扰，从根本上提高产品的质量与可靠性。

www.88dzw.com

3 EMI设计
3．1 开关电源的EMI设计
    开关电源是电子设备的重要组成部分。电子设备中运行的电信号相对开关电源在幅值和能量上要小得多，这意味着开关电源通常是电子设备的最强干扰源。开关电源产生干扰的原因很多，如由于外部电网中负载、电压的随机变化造成开关电源的输入电流含有较多的噪声；内部的功率开关管在截止和导通之间的高速切换产生丰富的高次谐波干扰，整流二极管反向恢复时产生的突变尖峰电流干扰，高速率变化的电压和对地分布电容产生的传导干扰等。在DVD数字视盘机中，为了减小开关电源的EMl干扰，采取了以下措施：
3．1．1 开关变压器的EMI设计

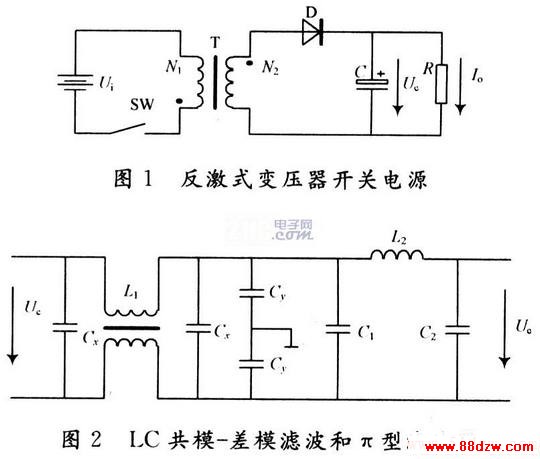

    为减少电源电路中的干扰，首先开关变压器采用反激式激励方式，反激式变压器开关电源的原理图如图1所示。Ui为开关电源的输入电压，T为高频变压器，SW为控制开关。由于整流二极管的存在，反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把储存能量转化为反电动势向负载输出，因此，输入电源出现变化时，开关电源不能立即对输出电压和电流产生反映，只有到下个工作周期中电源关断时才起作用，即反激式开关电源输出电压的瞬态反应较迟缓；同时由于储能滤波电容的容量很大，使输出电压稳定，减少了高频干扰。
    另外，反激式电源变压器应注意变压器气隙的大小，气隙越大变压器的带负载能力越强，但变压器的漏感越大，在满足带负载能力的前提下，漏感要尽量小些，以减小漏感产生的干扰。同时，为了减小原、副边的杂散电容．在变压器的初次级之间加入一层铜层屏蔽层，切断初次级的干扰传播通道。
3．1．2 开关变压器输出滤波器设计
    良好的滤波技术对于开关电源的EMl具有明显的效果。在开关变压器输出端接入LC共模一差模滤波和π型滤波器(如图2所示)，来抑制开关电源中的EMI干扰。Cx为电源跨接电容，滤除共模干扰信号，常用陶瓷电容或聚脂薄膜电容，取0．22～0．47μF；Cy为旁路电容，滤除差模信号，在4 700 pF以下，电容量过大会影响设备的绝缘性能；L1是共模线圈，由两个绕在同一个高导磁率磁芯上的绕组组成，感量为几十mH。调整电感、电容，使谐振频率与干扰频率相近或接近干扰频率的中心频率。对频率很高的电磁干扰，可以使用三端电容或穿心电容进行滤波。
    另外，Cx及Cy的引线和连接地引线应尽量短，以使接地阻抗尽量小，噪声能经过电容旁路到地线；滤波器尽量靠近输入端口．避免滤波器输入输出发生耦合，而失去滤波作用。

3.l.3 采用MOS型开关集成电路
    采用STR6651 MOS型开关集成电路，它是一种多数载流子运动的半导体器件，所需要的驱动功率小，则驱动电路的元器件电磁辐射的能量小。另外，该开关集成电路内含脉冲尖峰吸收电路，使得尖峰干扰大为减少。
