3.3 PC机程序设计

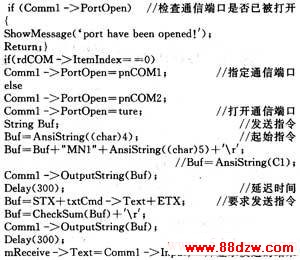

PC机的人机交互界面由C++Builder语言开发实现的，他主要包含通信模块，数据显示和处理模块。在综合考虑开发效率和程序功能后，选择了Win32API函数来编写通信程序。此函数在C++Builder里面中均已被声明，直接引用即可。为了提高通信程序的响应速度，程序通过Thread类实现多线程通信。在主线程中打开串口并发送数据，另外再建立1个线程来监听串口，若接收到数据后就调用数据分析和处理线程，显示状态曲线并且将数据录入数据库。部分程序代码如下：

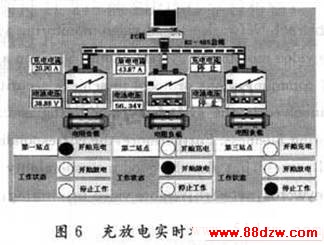

以3个站点的充放电实时监测为例，在PC机上可显示如图6所示的实时信息。



4 结  语

基于RS 485的远程充放电装置控制系统可以实现1台PC机上最多可控制32个站点。由于RS 485采用的是平衡驱动和差分接收的方法，因此能从根本上消除信号地线，有很强的抗共模干扰信号的能力。他还具有一对线路驱动器和接收器，能够作长距离的信号传输，最长为1 200 m。且传输结构简单、成本低、实用性强。可以广泛应用与工作环境恶劣，耗时劳民的充放电现场。

www.88dzw.com

3 通信软件设计

3.1 网络协议

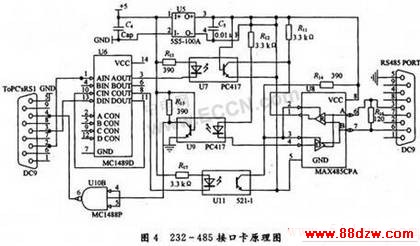

RS 485是一种硬件连接说明标准，并没有指定所使用的通信协议。为了使命令和数据能在网络上正确传输，必须在数据链路层上提供一种网络协议，当物理层的比特流出现错误时能起到检验和校正的功能。参见(见图1)远程控制网络结构简图，单片机采集子系统将采集到的蓄电池状态上传到PC，命令控制子系统主要是接受PC机的各种命令并对充电系统进行控制。两子系统与PC机之间均采用主从协议，串口通信，其通信参数设置为：传输速度：9 600 b／s；校验位：无；数据位：8；停止位：1。

3.1.1 上位机向下位机发送控制命令

(1)上位机发送

扩展在双绞线上的每个充电模块必须有惟一的地址编号，以便保证PC机发送控制命令时能准确无误地找到所需的充电的模块。分布式模块的命令格式被分为发送与接收两部分，格式如下：



每一帧代表的信息如下：

起始位：单片机与PC机之间通讯的起始标志；地址位：下位机的地址号设计为01H～1FH(即1～31)，上位机的地址为00H。

命令类型：0为停机命令，1为充电命令；设定数值：控制命令为充电时，数值量为充电电流；(2)控制板返回：Y(如果接收成功则返回Y)。

3.1.2 下位机向上位机发送采集数据

(1)下位机每隔10 s间断性的发送电压电流采集值给上位机；



(2)采集板返回7个连续字符(中间不插入空格)，格式如下：



前3个字符为蓄电池端电压，接着3个为充电电流值。蓄电池端电压用3个字符表示，如：51.2 V～512 V。充放电电流3个字符表示：15.7 A～157 A(如果电流值<10 A，左边补0，如：8.9～089)。注意：所有的字符均为10进制数值对应的ASCⅡ码。考虑到单片机要及时将采集到的数据发送出去，故使用无握手的通信机制，不等待确认帧就不停发送。另外，若接收方在约定时问内未收到数据，则发送复位帧，双方回到通信程序的开始并清空缓冲区，然后重新同步。
