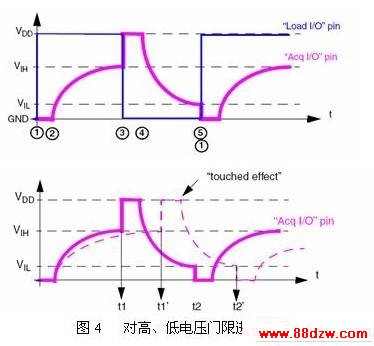

　　为了提高系统的可靠性和稳定性，改进的测量方法是对Vout进行高和低两个门限进行测量。如图4所示，通过对t1和t2的测量，从而达到更可靠的效果。另外，多次测量也是有效的降低高频干扰的有效方法。



　　实际应用中可以使用数字信号的方式直接测量t1和t2，因为数字信号的‘1’和‘0’也都有最高与最低输入门限。使用软件查询方式测量，通过固定频率检测输入脚，其中‘0’的个数就是t1，‘1’的个数就是t2，实际上就是输入信号上升到VIHmin和下降到VILmax的时间

　三、PCB设计注意事项
　　不论是单按键、多按键、滑条、滚轮设计，还是混合应用，都可以使用一个I/O进行充电，即可减少资源应用，又可以因使用同一定时标准从而简化软件设计。
