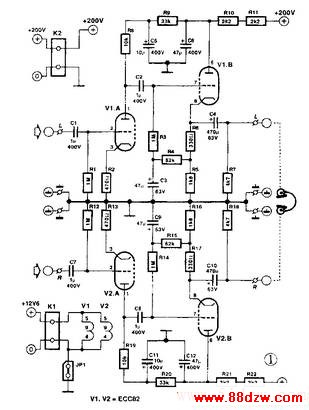

Cinch插座、电位器、话筒插座及电源开关都装接在外部，为选择机壳．安置控制和连接器留有足够的空间。

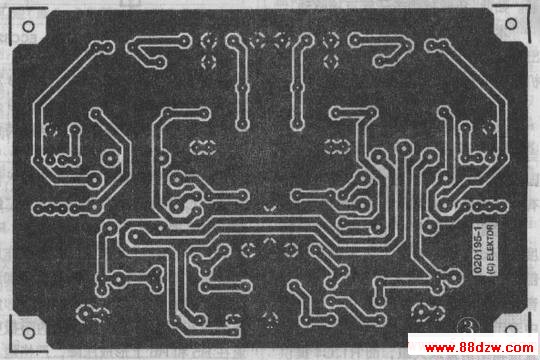

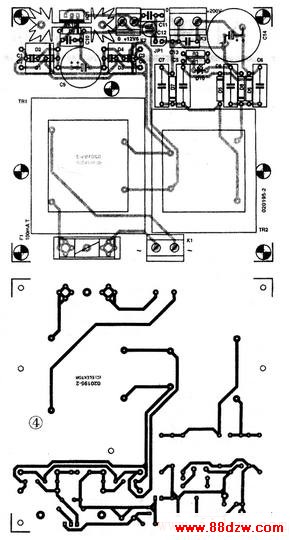

电路板的分布设计上有高的对称性(图3)．这样机壳的设计就具备装电子管和其他元件电路板的方便特征。如果用隐蔽式安装电路板．还想见到电子管．就用镜像布线法腐蚀电路板。在此，管座装在铜箔一面，其他元件按正常方式安装。电路板装进机壳后。元件朝下。整个板固定点位不变。

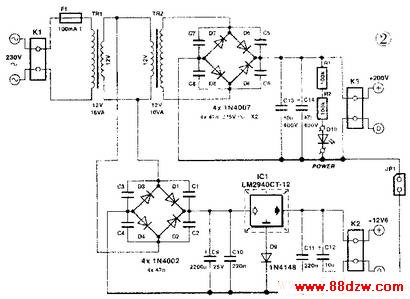

所有230V接线都要有足够厚的绝缘。在焊接点上要附加绝缘层，在安装板与变压器底面间要加绝缘片。要通风良好。双刀电源开关和230V线串联。变压器尽量远离信号输入端，若太靠近，在 Cinch插座开路。音量调到较大。就会听到50Hz的交流声。

附：阳极电压滤波器

图5是电路RC滤波器。用以衰减非稳压电源的波纹成分。当然也会导致不大的压降。本电路选用高电压的MOSFET(BUX41A，标定500V／4．5A)．连接成源极输出器。栅极所需电压通过R1／c1电路缓慢地达到。取4分钟(5RC时间常数)，使输出电压上升到正常值的99％。因电子管也有一段加热时间，这延迟不影响正常工作。

T1上的压降主要由棚——源间截止电压所决定，大约为3．5—4V。 Zener二极管D1防止栅极过电压。C2和C3用去消除电路自激倾向。滤波电路不用设计印制板。很易装在小试验板上。
