LM4916用于双声道放大器的典型电路

文章摘要： 如图所示图中为LM4916用于双声道放大器的典型电路。左、右声道音频信号分别输入LM4916的1、5脚，经过内部放大器放大后分别由9、7脚输出，经过耦合电容Co加到各自声道的扬声器上。LM4916的2脚外接关断控制，当2脚接VDD时允许工作；接低电平时禁止工作，降低芯片功耗。LM4916的3脚为静噪控制，当3脚接低电平时为静噪模式，禁止芯片工作，以消除开关转换引起的“喀-扑”声；接高电平时允许工作。

LM4916用于双声道放大器的典型电路,标签：音频电路,电路设计,http://www.88dzw.com

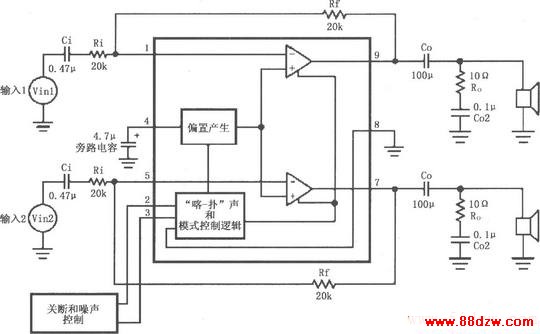

如图所示图中为LM4916用于双声道放大器的典型电路。左、右声道音频信号分别输入LM4916的1、5脚，经过内部放大器放大后分别由9、7脚输出，经过耦合电容Co加到各自声道的扬声器上。LM4916的2脚外接关断控制，当2脚接VDD时允许工作；接低电平时禁止工作，降低芯片功耗。LM4916的3脚为静噪控制，当3脚接低电平时为静噪模式，禁止芯片工作，以消除开关转换引起的“喀-扑”声；接高电平时允许工作。
