制造工艺：
　　铜网屏蔽室：四面墙体和顶部采用双层铜网作屏蔽层，地面屏蔽层采0.5mm镀锌钢板制作。
　　屏蔽体底部与地面间作绝缘防潮处理。
　　屏蔽层制作单元模块型，每一单元采用优质木料（或镀锌金属型材）作支撑 框架。拼装采用M8镀锌螺栓夹人垫片拴紧固定。
　　屏蔽门与屏蔽层的四周接触缝隙采用铍青铜簧片电磁密封方式制作。
　　屏蔽室内工作、照明电源均需通过屏蔽室专用滤波器接入。
　　特殊结构可按用户要求制作。

钢板直贴式屏蔽室

制造工艺：　　
壳体：屏蔽层由0.5～1.5mm镀锌铁板中间内衬9mm中密度板制成单元模块，模块板之间的缝隙采用锡焊搭接处理，机房底部与地面作防潮绝缘处理。
    屏蔽体由龙骨架（木质或金属材料）支撑，龙骨架与墙体绝缘处理。　　

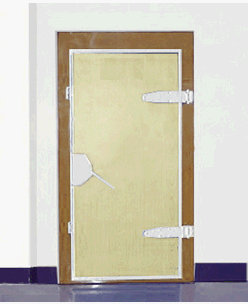

    屏蔽门：手动锁紧屏蔽门，规格1.9*0.9M。可根据客户要求定制规格
    通风波导窗：按屏蔽室规格配置蜂窝型通风波导窗，尺寸为300×300mm；300×600mm
    其它：电源滤波器、室内电气、室内装修、屏蔽观察窗等。

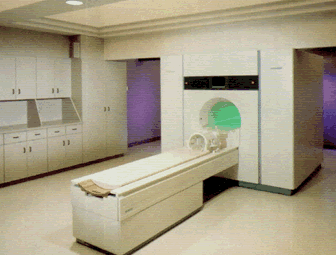

核磁共振屏蔽室


应用领域：
　　MRI型屏蔽室适用于永磁和超导核磁共振设备的射频屏蔽、核磁共振扫描成像仪(MRI)，防止外界电磁场干扰MRI正常工作以及和MRI产生的磁场泄漏至外场干扰其它设备正常工作的场所。
根据用户需要，可设计磁场屏蔽和射频屏蔽双重功能的屏蔽室。
制造工艺：
1、结构：MRI型屏蔽室设计有拼装式和焊接式两种结构。
2、焊接工艺：0.5mm紫铜板作射频屏蔽层，焊接采用氩弧焊或铜焊，高导磁率钢板作磁屏蔽层，焊接采用CO2气体保护焊。
3、龙骨架支撑采用铝合金，并与墙体间作绝缘处理。手动锁紧屏蔽门屏蔽门，可拆卸式铍青传指型铜簧片。
4、高性能屏蔽观察窗双层铜网经特殊工艺制作，透光率好。
5、其它：电源滤波器、信号转接板，空气供应及通风系统的屏蔽接口处理、同轴连接器、光纤转接盒、医疗气体波导接口、气体灭火截止波导管、心电监护系统接口或其它医疗设备接口以及室内照明。

电波暗室


性能指标 :
1、 屏蔽效能：10KHz-18GHz(40GHz)，屏蔽效能按用户需要定。
2、 地面绝缘：绝缘电阻不小于2MΩ。
3、 地线电阻：单点接地，接地电阻不大于1Ω。
4、 暗室性能：
    场衰减偏差：±4dB 频率 30MHz-18GHz(40GHz) ANSIC63.4-1992场均匀性：0-6dB 频率26MHz-18GHz(40GHz) IEC61000-4-3
    均匀域：尺寸为1.5x1.5m的垂直平面(离地0.8m)。
应用领域:
    用于辐射无线电骚扰（EMI）测量和辐射敏感度（EMS）测量，电波暗室的尺寸和射频吸波材料的选用主要由受试设备（EUT）的外形尺寸和测试要求确定。适用于10KHz―40GHz频率范围内进行各种无线电接收和发射的试验及各种高灵敏度精密仪器的测量和计量。
制造工艺：
   电波暗室由拼装式电磁屏蔽室（包括屏蔽门、滤波与隔离、接地装置、通风波导、消防报警系统），室内配电系统，监控系统、转台、天线、吸波材料等部分组成。
射频吸波材料：
（A）单层铁氧体片，工作频率范围30MHz-1000MHz
（B）锥形含碳海棉吸波材料，频率范围：30MHz-18GHz
产品特点：
屏蔽机房内五面贴吸波材料，更有效地抵抗电磁干扰。
微波暗室　
屏蔽微波暗室满足14KHz－20GHz频段的EMC测试要求，适用于电磁兼容测试。
制造工艺
    微波暗室由电磁屏蔽室、滤波与隔离、接地装置、通风波导、消防报警系统、室内配电系统、监控系统、吸波材料、测试设备等部分组成。
根据使用需要，微波暗室也可以不屏蔽，把吸波材料直接粘贴于建筑物的普通墙壁上。在其六面粘贴吸波材料，模拟自由空间传播环境。
