　 ·按信息业务种类分，有文字信息、数据信息、图形信息、图像信息、话音信息。
3．2　战区综合电子信息系统的构成
   根据战区作战对电子信息系统的需求，综合电子信息系统由以下十个分系统组成，即战区指挥控制系统、战区后勤保障指挥中心自动化系统、情报侦察系统、预警探测系统、电子战系统、信息战系统、导航系统、军用和民用空中交通管制系统、战区信息融合中心、战区综合电子信息系统通信网络。它们相互之间的关系如图1所示。

4　战区综合电子信息系统互通体系结构
　 根据未来高技术局部战争对军事电子信息系统的需求以及电子信息系统自身的发展趋势，战区综合电子信息系统是一个宽频带、一体化、综合化的电子信息系统，它能对与战场相关的声音、图像、数据、文字信息进行存储、处理和传输。由通信技术的发展趋势可知，战区综合电子信息系统的通信网络将采用ATM技术，然而，现有系统大多采用帧中继技术，为实现现有系统与未来系统之间的平滑过渡，本文主要探讨ATM与帧中继网络间的互通问题。
　 帧中继（FR）技术是80年代初问世的技术，由于它具有简捷性、高效性、经济性和长远性的特点，自问世以来得到了迅速发展。但帧中继技术依然存在许多不足，而ATM技术的特点恰好弥补了帧中继的不足。帧中继（FR）网络与ATM网络的互通主要有两种方式，一种是ATM网络作为帧中继网络的中继传输网络，为帧中继提供足够的中继带宽，这种方式称网络互通。另一种是帧中继技术和ATM技术的融合，一个网络既可以提供帧中继业务又可以同时提供其它业务 ，这种方式称业务互通。
4．1　帧中继（FR）网络与ATM网络的网络互通方式

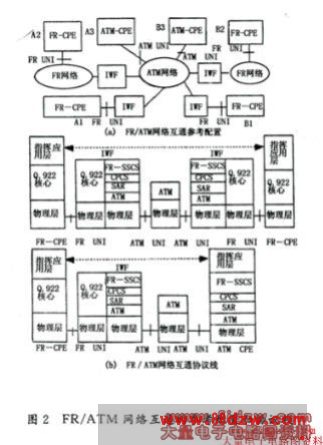

　 网络互通使帧中继终端间的帧中继信息可以在ATM网络上传送。为了通过ATM网络传送帧中继永久虚电路（PVC FR）业务，网络中必须要有FR／ATM互通功能（IWF）。实现帧中继（FR）网络与ATM网络的网络互通的网络参考配置和协议栈如图2所示。

　 FR／ATM互通功能（IWF）符合ITU－T建议I．555和I．365．1的要求。在ATM网络侧，ATM层符合ITU －T建议I．361；AAL5（SAR和CPCS）符合ITU－T建议I．363；帧中继业务特定会聚子层（FR－SSCS ）符合ITU－T建议I．365．1，完成ITU－T建议I．233．1中定义的帧中继业务功能；FR－SSCS－PDU符合ITU－T建议I．363，具有与Q．922相同的结构。在IWF的帧中继网络侧，链路层完成ITU－T建议Q．922 核心层功能，提供ITU－T建议I．233．1中定义的帧中继业务功能。
4．2　帧中继（FR）网络与ATM网络的业务互通方式

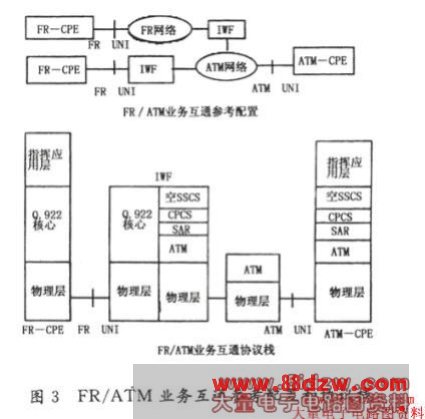

   在FR／ATM业务互通中，两个网络由IWF连接，帧中继终端或ATM终端设备不需要知道另一端的终端类型。IWF在两个方向上完成所有协议转换功能。FR／ATM业务互通参考配置和协议栈如图3所示。

　 采用ATM作为帧中继的传输网，实现ATM与帧中继之间的互通，好处是明显的，具体体现在以下几点：
