基于PCI总线的嵌入式实时DSP图像采集系统

文章摘要：ＴＭＳ３２０Ｃ６２１１是ＴＩ公司发布的面向视频处理领域的新款高速数字处理芯片，适用于移动通信基站、图像监控、雷达系统等对速度要求高和高度智能化的应用领域。存储空间分两部分：运行过程的临时数据存在Ｗｉｎｂｏｎｄ公司的两片１２８Ｍｂｉｔ的Ｗ９８１２１６ＢＨ中；系统程序则固化在ＦＬＡＳＨ存储器中，该存储器选用ＡＭＤ公司生产的８Ｍｂｉｔ的ＡＭ２９ＬＶ８００Ｂ。Ｆｌａｓｈ存储器具有在线重写入功能。这对系统启动程序的修改和升级都带来了很大的方便。ＤＳＰ处理模块结构如图２所示。图２中的ＨＰＩ（Ｈｏｓｔ Ｐｏｒｔ Ｉｎｔｅｒｆａｃｅ）为主机口；ＥＭＩＦ（Ｅｘｔｅｒｎａｌ Ｍｅｍｏｒｙ Ｉｎｔｅｒｆａｃｅ）为外

基于PCI总线的嵌入式实时DSP图像采集系统,标签：嵌入式系统开发,嵌入式开发,http://www.88dzw.com
ＴＭＳ３２０Ｃ６２１１是ＴＩ公司发布的面向视频处理领域的新款高速数字处理芯片，适用于移动通信基站、图像监控、雷达系统等对速度要求高和高度智能化的应用领域。存储空间分两部分：运行过程的临时数据存在Ｗｉｎｂｏｎｄ公司的两片１２８Ｍｂｉｔ的Ｗ９８１２１６ＢＨ中；系统程序则固化在ＦＬＡＳＨ存储器中，该存储器选用ＡＭＤ公司生产的８Ｍｂｉｔ的ＡＭ２９ＬＶ８００Ｂ。Ｆｌａｓｈ存储器具有在线重写入功能。这对系统启动程序的修改和升级都带来了很大的方便。ＤＳＰ处理模块结构如图２所示。图２中的ＨＰＩ（Ｈｏｓｔ Ｐｏｒｔ Ｉｎｔｅｒｆａｃｅ）为主机口；ＥＭＩＦ（Ｅｘｔｅｒｎａｌ Ｍｅｍｏｒｙ Ｉｎｔｅｒｆａｃｅ）为外部存储器接口，兼容同步／异步传输方式。

ＴＭＳ３２０Ｃ６２１１ ＤＳＰ的高速性能主要体现在以下方面：①ＴＭＳ３２０Ｃ６２１１的存储空间最大可扩展到１ＧＢ，完全可以满足各种图像处理系统所需的内存空间，而且其最高时钟可达２００ＭＨｚ，峰值性能可达１６００ＭＩＰＳ（百万条指令／秒）、２４００ＭＯＰＳ（百万次操作／秒）。②并行处理结构。ＴＭＳ３２０Ｃ６２１１芯片内有８个并行处理单元，分为相同的两组，并行结构大大提高芯片的性能。③芯片体系采用ＶｅｌｏｃｉＴＩ结构。ＶｅｌｏｃｉＴＩ是一种高性能的甚长指令字（ＶＬＩＷ）结构，单指令字字长为３２ｂｉｔ，８个指令组成一个指令包，总字长为２５６ｂｉｔ。即每秒钟可以执行８条指令。ＶｅｌｏｃｉＴＩ结构大大提高了ＤＳＰ芯片的性能。④采用流水线操作实现高速度、高效率。ＴＭＳ３２０Ｃ６２１１只有在流水线充分发挥作用的情况下，才能达到最高的峰值性能。与其他系列ＤＳＰ相比，优势在于简化了流水线的控制以消除流水线互锁，并增加流水线的深度来消除传统流水线的取指、数据访问和乘法操作上的瓶颈。

本系统ＤＳＰ主要完成从ＦＩＦＯ读出数据的处理以及压缩等。数据处理由自行编写的算法实现，数据压缩算法采用ＪＰＥＧ（Ｊｏｉｎｔ Ｐｈｏｔｏｇｒａｐｈｉｃ Ｅｘｐｅｒｔ Ｇｒｏｕｐ）标准。当摄像头采集速度为每秒２５帧图像时，它留给ＤＳＰ处理的时间最多为每帧４０ｍｓ。如果考虑系统有一定的延时以及处理后图像的存储时间，那么ＤＳＰ处理一幅图像时间不能超过３０ｍｓ。按照Ｃ６２１１的处理速度，在３０ｍｓ内可以处理４８Ｍ（０．０３×１６００ＭＩＰＳ）条指令。ＤＳＰ读出ＦＩＦＯ中的行数据并存入ＳＤＲＡＭ，一帧图像有５７６行，在最后一行时会收到系统的帧中断，这时ＳＤＲＡＭ中的图像数据总共有１４４０×５７６＝８１０ＫＢ。让Ｃ６２１１用３６Ｍ条指令周期的时间处理８１０ＫＢ的数据显然绰绰有余。粗略的计算过程如下：

系统采用快速ＤＣＴ（离散余弦变换），每８×８矩阵需要１１次乘法、２９次加法，因此一帧图像的ＦＤＣＴ，共需要（１１＋２９）×７２０×５７６×２／６４＝５１８４００个指令周期；对于量化模块，每８×８矩阵需要６４个量化指令周期，一帧需要６４×７２０×５７６×２／６４＝８２９４４０个指令周期；对于编码部分，假设编码后非０元素占２５％，对每８×８矩阵进行Ｚｉｇ－Ｚａｇ扫描、编码估计需要１２０个指令周期，则共需１２０×７２０×５７６×２／６４＝１５５５２００个指令周期。按以上计算，在系统中进行ＪＰＥＧ编码大约需要２９０３０４０个指令周期，耗时１９．３５３６ｍｓ（ＴＭＳ３２０Ｃ６２１１工作在１５０ＭＨｚ时）。可以看出，实际需要的指令远小于３６Ｍ条，而时间也远小于３０ｍｓ，ＤＳＰ完全可以实时处理从ＦＩＦＯ传过来的数据。

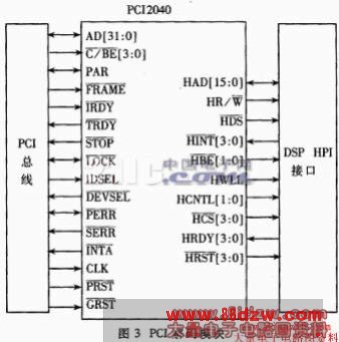

（３）ＰＣＩ总线模块

ＰＣＩ总线规范吸引人的地方不仅是其高速度，更在于

上一页  [1] [2] [3] [4]  下一页
