基于μCLinux的USB芯片FT245BL驱动程序实现

文章摘要： 当USB总线连接到主机时，电源线变高，RESET变高，最终导致RSTOUT变高，由于USBDP引脚配置了一个1．5 kΩ的上拉电阻连到RSTOUT引脚，使得芯片以全速状态连接到主机。FIFO控制器接口包括8位数据线D7～D0、读RD、写WR、发送使能TXE、接收完毕RXF的5个信号。由于FT245BL芯片没有片选线，所以信号都是经过主板CPLD内部的译码电路处理后才连接的。DSP采用中断机制读取FIFO的数据，所以将RXF连接DSP的可编程端口(PF3)，用以产生中断。2 FT245BL驱动程序的编写 这里以ADI公司的ADSP-BF533为例，介绍USB接口芯片FT245BL在

基于μCLinux的USB芯片FT245BL驱动程序实现,标签：嵌入式系统开发,嵌入式开发,http://www.88dzw.com

    当USB总线连接到主机时，电源线变高，RESET变高，最终导致RSTOUT变高，由于USBDP引脚配置了一个1．5 kΩ的上拉电阻连到RSTOUT引脚，使得芯片以全速状态连接到主机。FIFO控制器接口包括8位数据线D7～D0、读RD、写WR、发送使能TXE、接收完毕RXF的5个信号。由于FT245BL芯片没有片选线，所以信号都是经过主板CPLD内部的译码电路处理后才连接的。DSP采用中断机制读取FIFO的数据，所以将RXF连接DSP的可编程端口(PF3)，用以产生中断。

2 FT245BL驱动程序的编写

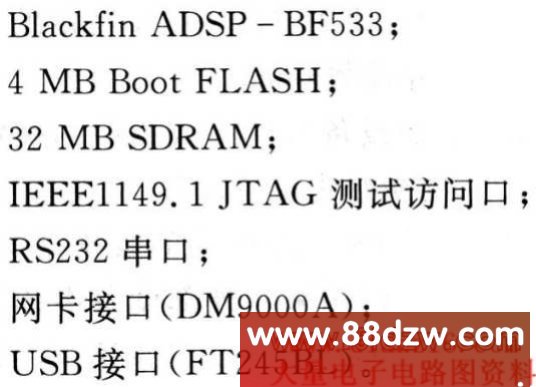

    这里以ADI公司的ADSP-BF533为例，介绍USB接口芯片FT245BL在μClinux下驱动程序的编写。依据FT245BL芯片的结构和接口设计，决定将其作为字符设备来开发它的驱动程序。所用开发平台的硬件结构如下：


2．1 确定设备的设备名称和主设备号
    主设备号是内核识别不同类型设备的惟一标识，内核利用主设备号将设备与相应的驱动程序对应起来。开发新的驱动程序，必须找到一个还未被使用的主设备号，分配给自己的字符设备。主设备号的确定可以通过两种方法：一是静态定义；二是动态分配。该驱动采用的是静态主设备号，在ft245b1．C文件中直接定义设置为254，#define ft245bl_major 254。
2．2 确定编写需要的file-operations数据结构中的功能函数

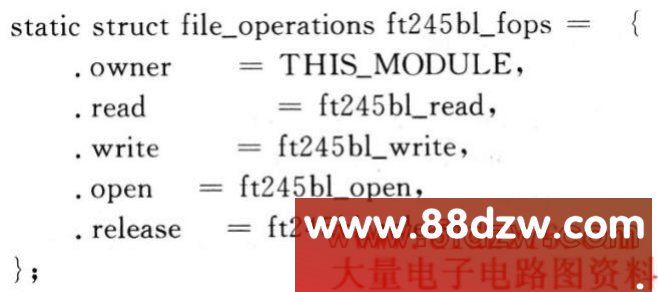

    该驱动文件ft245b1．C中定义的file_operations数据结构：


2．3 设备的注册与注销
    设备驱动在调用前必须首先向系统注册，这时就执行加载函数static int_init ft245bl_init(void)。该函数的核心语句是register_chrdev(ft245bl_major，FT245BL_DEV，&ft245bl_fops)字符注册函数。其中，ft245bl_major是设备驱动向系统申请的主设备号；FT245BL_DEV是USB设备的名称；ft245bl_fops是之前定义为file_operations数据结构的各个功能函数的文件指针。该函数返回值为0，表示注册成功；返回-INVAL，表示申请的主设备号非法；返回-EBUSY，表示该设备号正在使用。设备注册成功后，设备名会出现在系统的／proc／devices文件中。
    设备有注册就有卸载，卸载字符设备需要调用函数unregister_chrdev(ft245bl_major，FT245BL_DEV)，参数有主设备号和设备名两个，USB退出驱动，用staticvoid_exit ft245bl_exit(void)函数。
2．4 编写相应的功能函数

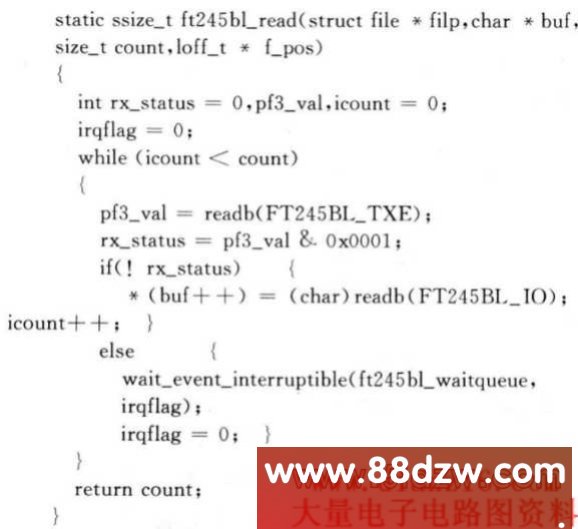

    对于每一个设备驱动程序来说，都有一些与此设备密切相关的功能函数，通常对于块设备或者字符设备来说，都存在着诸如打开、关闭、读、写这一类的操作。当进行系统调用时，将自动地使用驱动函数中特定的函数来实现具体的操作。打开函数open()主要完成以下操作，即检查设备错误(诸如设备未就绪或相似的硬件问题)，如果是首次打开，则初始化设备；读取次设备号；分配和填写要放在file→private-data内的数据结构；增加使用计数。读函数read()用来从外部设备中读取数据，当其为NULL指针时，将引起read()系统调用返回-EINVAL(“非法参数”)。函数返回一个非负值表示成功地读取了多少字节。写函数write()向外部设备发送数据，如果没有这个函数，返回一个-EINVAL；如果返回值非负，就表示成功写入的字节数。当设备被关闭时调用release()这个操作，有时也称为close()。它应该完成以下操作：使用计数减1;释放open分配在file→rivate-data中的内存；在最后一次关闭操作时关闭设备。下面是FT245BL驱动程序读函数read()的实现：
