　　4 实验结果

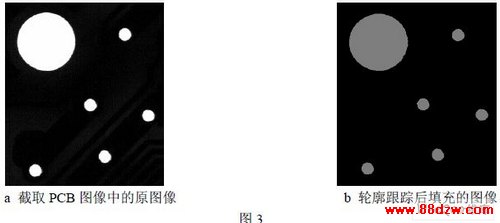

　　本实验采取本项目 PCB 图像的一个截图来进行处理，截图和处理填充后的图像如图3 所示。

　　对截图用本文的算法和程序进行处理，用链码表和线段表进行数据的存储，可以得到PCB 孔位的一些参数信息，如表4 所示：

　　5 结束语

　　本文采用背光源获取高质量的 PCB 图像，并用OSTU 阈值分割法稳定而简单的获取源 图像的二值图像，扫描并进行轮廓跟踪，采用向右追踪下一点的原则，更准备更省时，运用 链码表和线段表存储数据和数据处理，非常方便和精确地获取到PCB 板的周长，面积和孔 位形心，成功地解决了PCB 板打孔时的定位问题。本实验在Visual C＋＋软件平台上进行 了运行和验证，可以在31us 的时间内检测并处理216 个圆孔，获取本项目所要求的速度和 精度，结果证明此方法是可行的。

　　本文作者创新点： 针对本项目的特点，采用背光源采集PCB 图像，用freeman 链码进 行轮廓跟踪，并通过链码表和线段表来储存数据，使本项目的完成更精确更省时。
