基于Protel99SE对随动系统电路板的仿真
[09-12 18:55:17] 来源:http://www.88dzw.com PCB设计 阅读:8435次
文章摘要:概略信号和精确信号输入到信号综合电路,经叠加放大后输出控制信号。其输出波形如图7所示。3 故障分析中的应用在A01板中,运算放大器为集成元件性能比较稳定,一般不容易出现故障。影响A01板性能的主要是二极管、三极管和电阻。在正常使用过程中二极管、三极管可能因为静电击穿和过流造成损坏,也可能因为焊脚的脱落,导致二极管、三极管和电阻短路。下面以三极管V3为例,通过仿真判断故障点。首先将V3断开,对输出结果进行仿真,如图8所示。结果与V3断开相似,下限幅值(-68.600 V)比正常信号的下限值高。因此在对A01电路板进行的检测过程中,如果出现幅值偏低的情况,基本可以判断故障为V3,V4出现短路。4

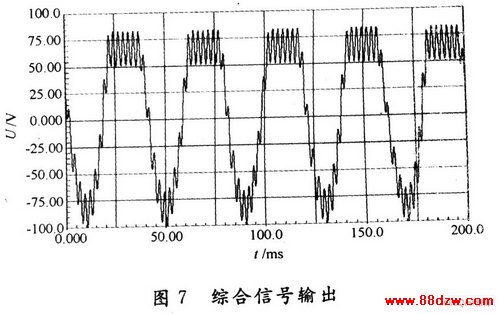

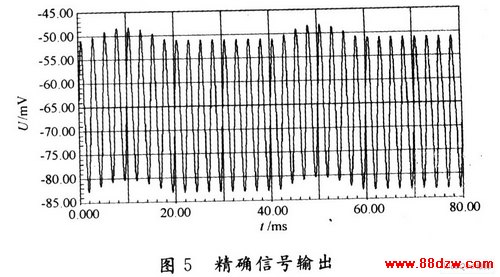

基于Protel99SE对随动系统电路板的仿真,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.com概略信号和精确信号输入到信号综合电路,经叠加放大后输出控制信号。其输出波形如图7所示。
3 故障分析中的应用

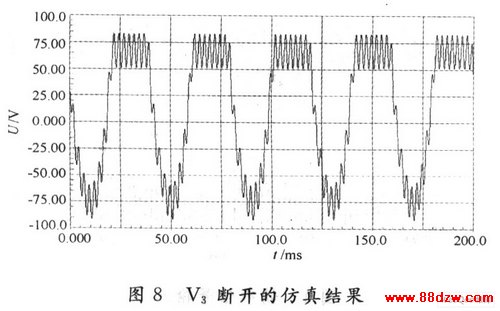

在A01板中,运算放大器为集成元件性能比较稳定,一般不容易出现故障。影响A01板性能的主要是二极管、三极管和电阻。在正常使用过程中二极管、三极管可能因为静电击穿和过流造成损坏,也可能因为焊脚的脱落,导致二极管、三极管和电阻短路。下面以三极管V3为例,通过仿真判断故障点。首先将V3断开,对输出结果进行仿真,如图8所示。

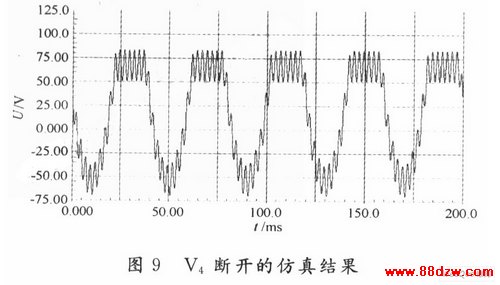

结果与V3断开相似,下限幅值(-68.600 V)比正常信号的下限值高。因此在对A01电路板进行的检测过程中,如果出现幅值偏低的情况,基本可以判断故障为V3,V4出现短路。
4 结 语
选择电路仿真软件Protel 99 SE对随动系统主要的部件(A01~A09)进行电路仿真,建立电路板故障数据库,极大地提高了电路板故障诊断速度。同时也可以将仿真用于该装备随动系统的教学中,实现教学手段的创新,提高教学训练的效率和效果。通过该设计得出结论:利用电路仿真软件Protel 99 SE进行某随动系统主要工作单元电路的仿真研究,为随动系统检测和故障诊断提供重要依据。
