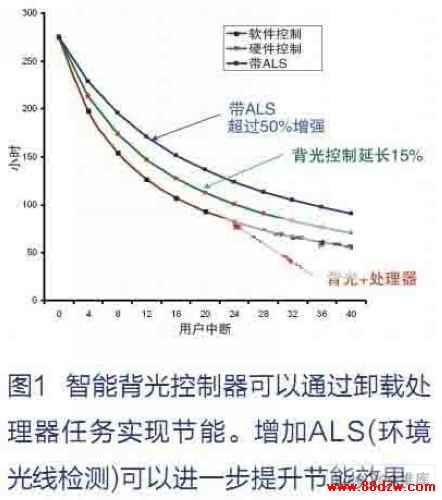

　　由于有个处理器只执行与控制曲线相仿的光线控制服务，在模拟各种移动手机使用率的测试中(图1)，ADP5520可以使每次充电的工作时间延长15%。在ADP5520控制方法中增加环境光线检测功能，可以使每次充电的待机时间比基准测量值多50%。这些曲线模拟了不需要射频功能的手机交互式应用，如游戏、文本和电子邮件消息阅读和撰写或相机应用。

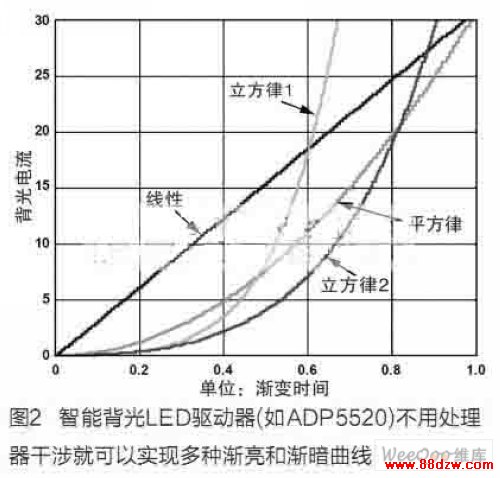

　　设计师希望他们的产品可在不同光线等级之间平滑过渡，而不只是切换。处理器控制下的光照方案需要大量处理器交互才能实现平滑过渡，因此与简单的开关控制相比，这种方案大大增加了处理器的负载。智能LED驱动器，例如ADP5520，可以实现多种渐亮渐暗电流变化，包括线性、平方律和立方律，因而可进一步减轻处理器负载(图2)。这种可配置的驱动器具有15种不连续并且独立的渐亮渐暗时间，范围从300ms～5.5s。片上有个可复位的调光定时器，可编程为从10s～120s共15种时间间隔中的一种。

　　二赢：智能驱动器提供额外的低带宽功能

　　除了节能外，这种智能驱动器可以通过实现其它低带宽外设功能提供更多价值。例如，ADP5520集成了一个可配置的端口扩展器，这个扩展器提供8个I/O引脚。

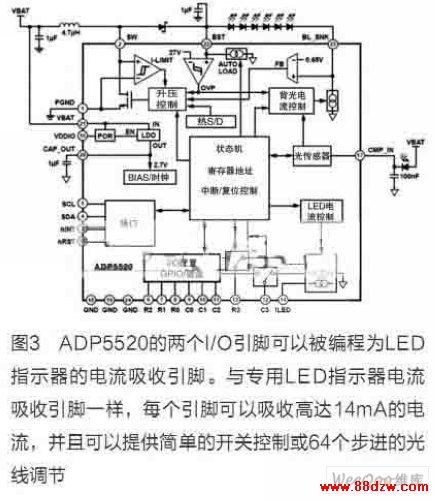

　　也可以将两个I/O引脚连接到第三个专用引脚，作为具有可编程调光、开关和闪烁控制功能的LED指示器用的独立电流吸收(current sink)引脚。剩下的引脚是可编程的，用于键盘或通常I/O。

　　这些辅助LED驱动器可以消耗0～14mA的电流，并且可以通过64个步进实现渐亮或渐暗。与主背光电流消耗一样，与辅助驱动器引脚相连的指示器可以切换开关状态，或者通过线性或非线性序列实现光线调节。

　　三赢：智能驱动器可减少PCB走线数量

　　为了让配置数据从处理器流向智能驱动器，让状态、I/O或击键数据流回处理器，ADP5520实现了I2C接口。这种设置可以减少外设和控制器之间的器件和走线的数量，从而简化高密度便携式电子设备中的PCB(印制电路板)设计。

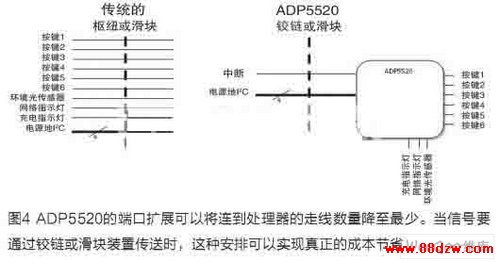

　　当用铰链或滑块(hinge or slider mechanism)将显示器、指示器和键盘与处理器分割开时，节能效果将更加显著。在这种情况下，带片上端口扩展器的智能LED驱动器可以减少与产品另一半连接的柔性电路的尺寸和成本(图4)。
