文章摘要:注:示波器照片中,最上面是JP1波形(规划数字电位计数字数据),中间是JP5波形(在相邻模拟走在线噪声),最下面$是TP10波形(16位数字模拟转换器输出端噪声)图四示波器照片图在系统中,规划数字电位计之数字讯号已从走线感应到到另一条具有直流电压之模拟走线,而这个噪声又一路透过电路模拟部份传递到第三数字电位计(U5a)。第三数字电位计在两个运算放大器之输出状态间变动。解决该问题之方式为将走线分开。(图五)显示一个改善布线解决方案。注:这个距离实质上已消除了在之前布线中造成干扰数字噪声。图五使用这个新布线,模拟走线和数字走线已被分开注:这个新布线中16位数字模拟转换器正显示一个单*转换,从通信到
如何应对电路板寄生组件对电路性能的干扰,标签:pcb培训,pcb是什么,pcb软件,http://www.88dzw.com 注:示波器照片中,最上面是JP1波形(规划数字电位计数字数据),中间是JP5波形(在相邻模拟走在线噪声),最下面$是TP10波形(16位数字模拟转换器输出端噪声)

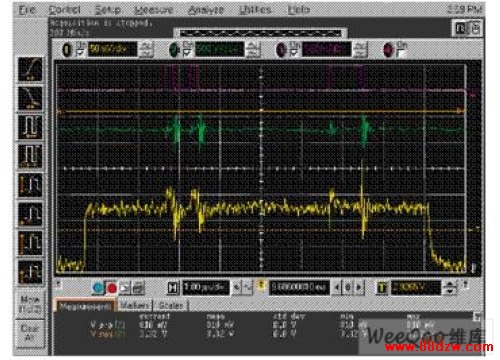

图四 示波器照片图
在系统中,规划数字电位计之数字讯号已从走线感应到到另一条具有直流电压之模拟走线,而这个噪声又一路透过电路模拟部份传递到第三数字电位计(U5a)。第三数字电位计在两个运算放大器之输出状态间变动。解决该问题之方式为将走线分开。(图五)显示一个改善布线解决方案。
注:这个距离实质上已消除了在之前布线中造成干扰数字噪声。

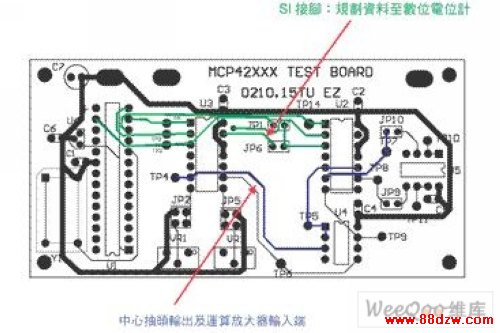

图五 使用这个新布线,模拟走线和数字走线已被分开
注:这个新布线中16位数字模拟转换器正显示一个单*转换,从通信到数字电位计没有任何数字噪声。
布线变更结果将模拟与数字走线仔细分开,本电路变成一个很干净16位数字模拟转换器。第三数字电位计76.29μV一个单*转换显示在绿色波形。示波器刻度是80mV/div且被显示代码变更幅度约为80mV。受限于实究室配备,所以将 16位数字模拟转换器输出乘以1000倍。
