　　● 如果时钟、数据或任何周期信号迹线确实需要与传感器的信号迹线平行布设，它们应当被布设在不同的层并且不能重叠，而且应当尽可能地缩短信号迹线平行部分的长度。

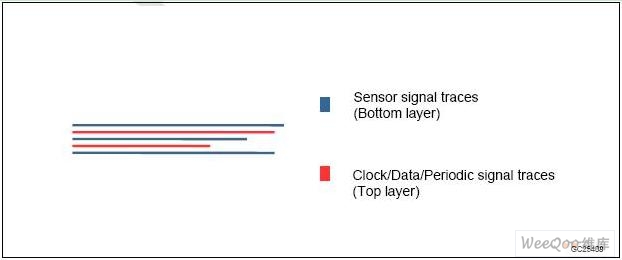

　　图.4 传感器信号迹线和周期信号迹线相邻时平行布设

　　接地铜箔

　　在前面对两层FR4 PCB的介绍中，接地铜箔被用来填充PCB的空白截面区域。 接地铜箔能够帮助触摸模块屏蔽外部噪声源，还能够稳定传感器线路的固有电容。

　　然而，使用接地铜箔时需要事先注意几个问题。 这是因为接地铜箔会增加传感器的固有电容，还会增加由于水滴导致的错误检测的可能性。

　　接地铜箔设计指南：

　　● 建议使用网状的接地铜箔，而非实心的接地铜箔。 建议使用20%的网状接地铜箔(迹线宽度为6 密耳，网格尺寸为30密耳)。 接地铜箔的角度应当设置为45°。

　　● 传感器到接地铜箔的间隔应当至少为0.5 毫米，建议使用0.75毫米。

　　● 传感器信号迹线到接地铜箔的间隙应当至少是迹线宽度的两倍。

　　● 对于四层PCB来说，如果布设在第三层的传感器信号迹线大于 10厘米，为了把长迹线的电容负载降至最低，建议不要在底层布设接地铜箔。

　　● 如果对覆层板使用部分导电材料，建议不要在顶层布设接地铜箔。

　　● 如果电容感应系统需要在潮湿环境中工作，建议不要在顶层布设接地铜箔。

　　传感器基本功能描述与指南

　　电容传感器电极是指一种用来测量手指电容的导电极板。 它被连接至S-TouchTM控制器的感应通道的输入端。 传感器电极可以被制作成各种几何形状和尺寸，以便具有不同的功能和应用。

　　触摸按键

　　触摸按键的基本功能是检测是否有手指在触按。 S-TouchTM控制器可测量触摸按键感应电极的电容。 如果手指比较靠近触摸按键，当所测量的电容变化超过预先设定的阀值，就会检测到手指触摸的发生。

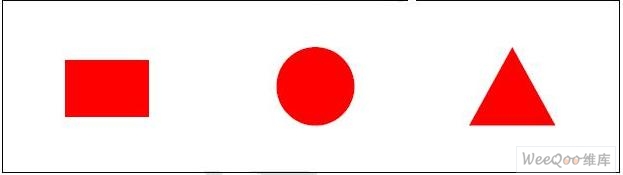

　　图.5 触摸按键形状

　　触摸按键可以被设计成各种形状，例如方形、圆形、三角形或其他形状。 如果限定了 PCB的尺寸，所设计的按钮形状应当最大化地利用空间，以便提供最佳的灵敏度。

　　对于覆盖有2-3毫米的丙稀酸塑料层外壳的应用，建议使用最小尺寸为10 x 10毫米的正方形传感电极。 建议最大尺寸不要超过15 x 15毫米。如果超过该尺寸，不仅无法提高灵敏度，而且还会加剧噪声易感性。

　　触摸滑动条

　　触摸滑动条的基本功能是用来检测手指在一维方向上的滑动位置。

　　触摸滑动条的典型应用之一是进行音量控制。 可以使用两种方法来实现触摸滑动条：触摸状态滑动条和比例计量滑动条。

　　把方形触摸按键按顺序紧密排列在一起，即可以设计成触摸状态滑动条。

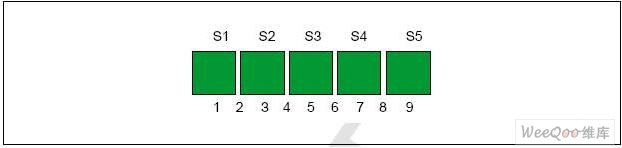

　　图.6 触摸状态滑动条的实现

　　位置 传感器开启（ON）

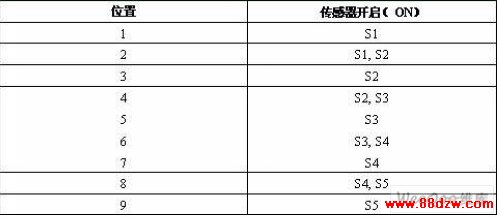

　　表1 触摸状态滑动条的设计

　　当检测到某传感通道处于开启状态时，就能确定手指在触摸滑动条上的位置。 在上例中，使用了5个传感通到来检测9个位置。 如果S1 和S2 通道同时处于开启状态，就意味着手指的位置位于位置2。
