　　图7 刮刀材料——印刷速度的影响

　　（2）锡膏的印刷工艺

　　因为通孔充填的可变性，钢网开孔在PTH上的置放是非常重要的。如果网孔偏移PTH边缘，可以观察到 通孔充填的变化高达⒛％。在设计网板穿孔时，重要的是要考虑刮刀的印刷方向。对于较小直径PTH， 这种作用更明显，并且归因为两列PTH上的穿孔间隙不均衡。焊膏有差别地充填穿孔，这使得邻近的两 列PTH通孔充填状况不同。如果将印刷方向旋转90°，便可消除这种作用，使用该印刷方向，穿孔在PTH 上的间隙是均匀的。如图8所示。

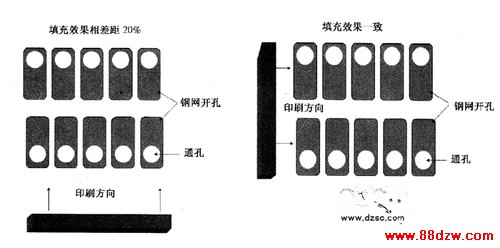

　图8 通孔充填可变性示意图

　　相邻印锡间距对于在回流焊时保持分开的焊膏沉积、避免焊料不足等方面是十分重要的。分开的印锡 是另一项基本工艺要求。如果相邻印锡碰在一起，最热点将从其他区域吸收焊料，而分开的印锡则不会 发生这种现象。焊膏加热时有坍塌或溢散的趋势，并且黏度降低。坍塌量大体是特定锡膏的函数，可进 行统计方式设计实验来将印锡区域、高度及焊膏配方与相邻印锡间距联系起来，便开发一个改良的温度 曲线，使焊膏图案保持到达到回流温度之前，再检查网板的坍塌程度和网板穿孔，从而建立网板间距设 计指引。一般要求钢网开孔边缘离附近的表面贴装焊盘和微孔至少有12～15 mil的空间。

　　根据THR体积模型中的几种变量，如果网板开孔位于通孔之上，PTH将不同程度地充填焊膏。焊料体积 的余额（PTH必需的量）必须被印在PCB表面上。超出0.35 in的焊膏被印在线路板表面，在回流焊接过 程中可以成功地进行回流焊并形成互连。

　　当印刷区域受限或者使用薄网板时，孔充填尤为重要。多列组件会限制印刷开孔的面积；另外，必须 包含列至列间距也会进一步影响该面积。但通孔内锡膏的填充量是十分重要的。

　　如果电镀保持孔等特大孔在其整个直径范围不应有完全的网板开孔，如果必须焊接保持特征，应该使 用分解饼形。圆形区域应该分裂成4个饼形部分，在孔的边缘形成倾斜：或者如果空间允许，将保持孔 完全封闭，并完全套印焊膏敷层。

　　如图9所示。

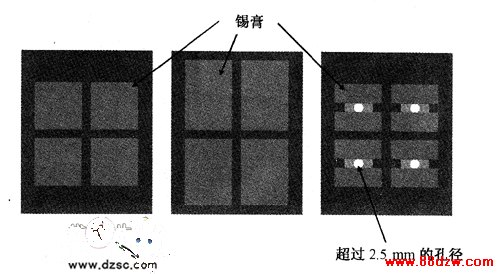

　图9 通孔焊膏印刷
