DVI转BNC

BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以隔绝视频输入信号，使信号相互间干扰减少且信号频宽较普通D-SUB大，可达到最佳信号响应效果。可将数字信号传送至150/300M以上，模拟可传送300M以上。通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出等领域，投影机上也很常见。

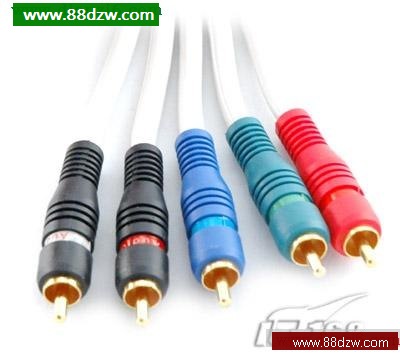

5RCA线缆

VGA转5RCA线，可用于投影机没有标配VGA/DVI接口（标配HDMI）等场合

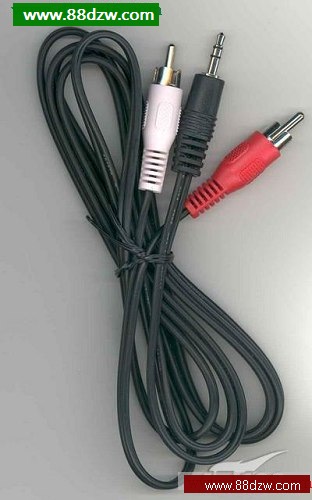

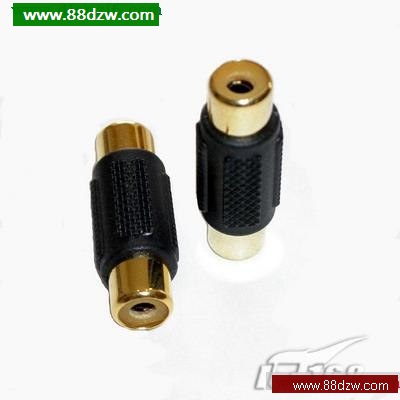

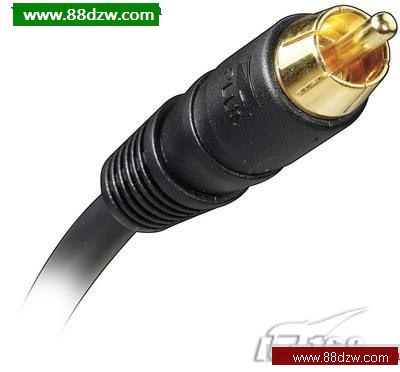

5.标准视频输入接口（RCA）

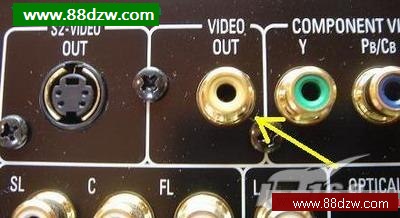

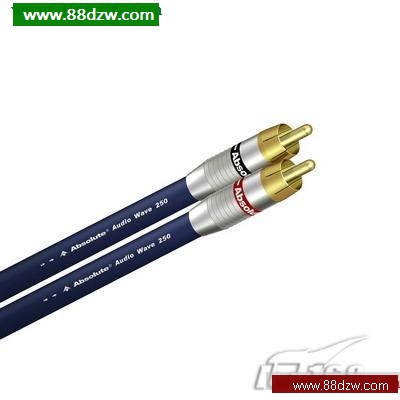

RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。
