用MATLAB设计FIR滤波器的方法

文章摘要： 图1 滤波器特性和滤波效果图4 FDATool设计法 FDATool(Filter Design & Analysis Tool)是MATLAB信号处理工具箱专用的滤波器设计分析工具，操作简单、灵活，可以采用多种方法设计FIR和IIR滤波器。在MATLAB命令窗口输入FDATool后回车就会弹出FDATool界面。4.1 带通滤波器设计 已知滤波器的阶数n=38，beta=3.4。本例中，首先在Filter Type中选择Bandpass；在Design Method选项中

用MATLAB设计FIR滤波器的方法,标签：fpga是什么,fpga教程,http://www.88dzw.com
                                                       图1 滤波器特性和滤波效果图

4 FDATool设计法
    FDATool(Filter Design & Analysis Tool)是MATLAB信号处理工具箱专用的滤波器设计分析工具，操作简单、灵活，可以采用多种方法设计FIR和IIR滤波器。在MATLAB命令窗口输入FDATool后回车就会弹出FDATool界面。
4.1 带通滤波器设计
    已知滤波器的阶数n=38，beta=3.4。本例中，首先在Filter Type中选择Bandpass；在Design Method选项中选择FIR Window，接着在Window选项中选取Kaiser，Beta值为3.4；指定Filter Order项中的Specify order为38；采样频率Fs=100Hz,截止频率Fc1=10Hz,Fc2=20Hz。设置完以后点击窗口下方的Design Filter，在窗口上方就会看到所设计滤波器的幅频响应，通过菜单选项Analysis还可以看到滤波器的相频响应、组延迟、脉冲响应、阶跃响应、零极点配置等。设计完成后将结果保存为kaiser15.fda文件。
4.2  Simulink仿真
    在Simulink环境下，将滤波器文件kaiser15.fda导入Digital Filter Design模块，输入信号为s(t)=sin(10πt)+sin(30πt)+sin(60πt),生成的仿真图和滤波效果如图2所示。



               （1）Simulink仿真图                                         （2）滤波前后的离散波形

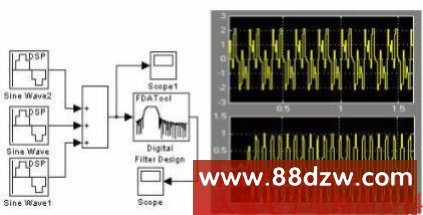

                                         图2 Simulink仿真图和滤波效果图

5 SPTool设计法
    SPTool是MATLAB信号处理工具箱中自带的交互式图形用户界面工具，它包含了信号处理工具箱中的大部分函数，可以方便快捷地完成对信号、滤波器及频谱的分析、设计和浏览。在本例中按以下步骤完成滤波器的设计和滤波：
创建并导入信号源。
在MATLAB命令窗口输入命令：
Fs＝100；t = (0:100)/Fs;
s = sin(2*pi*t*5)+sin(2*pi*t*15)+sin(2*pi*t*30);
    此时，变量Fs、t、s将显示在workspace列表中。在命令窗口键入Sptool，将弹出Sptool主界面，如图3所示；点击菜单File/Import将信号s导入并取名为s。
    （2）单击Filters列表下的New，按照参数要求设计出滤波器filt1，具体步骤类似于3.2.1。
    （3）将滤波器filt1应用到s信号序列。分别在Signals、Filters、Spectra列表中选择s、filt1、mtlbse，单击Filters列表下的Apply按钮，在弹出的Apply Filter对话框中将输出信号命名为sin15hz。
    （4）进行频谱分析。在Signals中选择s，单击Spectra下的Create按钮，在弹出的Spectra Viewer界面中选择Method为FFT，Nfft=512，单击Apply按钮生成s的频谱spect1。同样的步骤可以生成信号sin15hz的频谱spect2。
    分别选中信号s、sin15hz、spect1、spect2，单击各自列表下方的View按钮，即可观察他们的波形，如图4所示。
