基于FPGA的PCI总线接口设计,标签:fpga是什么,fpga教程,http://www.88dzw.com--- (4)状态寄存器:此寄存器记录了PCI相关事件的信息。在本系统中,位9、10、11、14、15被设计实现。位10∶9为设备选择(DEVSEL#)定时,00B为慢速,01B为中速,10B为快速,11B保留。本设计这两位被硬件连线为01B。当目标设备失败时,位11被设置为1,当发生系统错误时位14置1,发生奇偶校验错误时位15置1。
--- (5)基地址寄存器:该寄存器用来映射设备的存储器地址空间,与设备地址空间大小相应的低位被强制为0,因此在配置写交易中,配置软件通过对这个寄存器的所有位写1,然后再读出该寄存器的值来决定设备存储器所占用的地址范围。位0用来定义设备是存储器映射还是I/O映射,在本设计中,位0被设为低以表明目标设备为存储器映射的。
如需要256字节的存储空间,配置软件写入0FFFFFFFFH,本设备送出0FFFFFF00H,而配置软件再次写入基地址寄存器的值与本设备的0FFFFFF00H相与的结果就是基地址值,如配置软件再次写入0CD000000H则基地址值为0CD000000H。
--- (6)类代码寄存器:这个24位的只读寄存器用来说明设备的基本功能和它的可编程接口。这里,此寄存器被强制为018000H,即设备为大容量存储控制器。
--- (7)首部类型寄存器:这个只读寄存器的位0~6定义了首部格式,位7说明了设备为单功能还是多功能。首部类型1为PCI-PCI桥定义,首部类型2则用于PCI CardBus桥。在本设计中寄存器被强制为0来显示其为单功能设备且首部类型为0。
● 时序控制

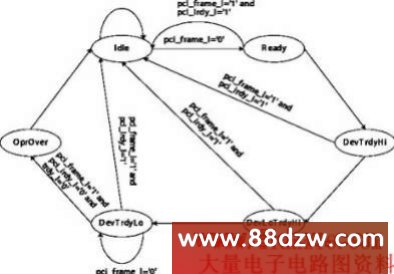

--- 在时序控制程序中采用状态机模型来实现不同时序的转换。各种命令、数据交换、控制均在状态机的管理下进行工作。PCI总线上的信号是并行工作的,因此,对应每个状态必须明确其执行的任务。这些任务要用VHDL的进程语句来描述所发生的事件。本设计中的状态机共使用了6种状态,它以从设备响应状况为依据,主要以DEVSEL#信号和TRDY#信号的状况为依据。状态机如图1所示,分别对应空闲状态(此状态DEVSEL#、TRDY#和STOP#以及其他输出信号为高阻态);准备状态、DEVSEL#和TRDY#均为高电平状态,DEVSEL#为低电平且TRDY#为高电平状态,DEVSEL#和TRDY#均为低电平状态;操作结束状态(此状态使DEVSEL#、TRDY#和STOP#维持一个周期高电平)。本系统接到复位信号后对系统进行复位,然后转入空闲状态,在空闲状态中采样总线,并根据总线的变化来决定下一个时钟上升沿后状态机转入何种状态,这些时序和程序中用到的信号都是基本且必须的,在进行开发时可以根据需要增添必要的状态和信号,VHDL对状态机的描述如下。
--- type pci_state is (Idle, Ready, DevTrdyHi, DevLoTrdyHi, DevTrdyLo, OprOver);
signal c_state :pci_state;
--- Idle为空闲状态;Ready为准备状态;DevTrdyHi表示DEVSEL#和TRDY#均为高电平状态;DevLoTrdyHi表示DEVSEL#为低电平且TRDY#为高电平状态;DevTrdyLo表示DEVSEL#和TRDY#均为低电平状态;OprOverr表示操作结束状态。
程序如下。
process(pci_rst,pci_clk)
begin
if pci_rst = '0' then
c_state <= Idle;
elsif pci_clk'event and pci_clk='1' then
case c_state is
when Idle=>
if pci_frame_l='1' and pci_irdy_l='1' then
c_state <= Idle;
elsif pci_frame_l='0' then
c_state <= Ready;
else
c_state <= c_state;
end if;
when Ready=>
if pci_frame_l='1' and pci_irdy_l='1' then
c_state <= OprOver;
else
c_state <= DevTrdyHi;
end if;
when DevTrdyHi=>
if pci_frame_l='1' and pci_irdy_l='1' then
c_state <= OprOver;
else
c_state <= DevLoTrdyHi;
end if;
when DevLoTrdyHi=>
if pci_frame_l='1' and pci_irdy_l='1' then
