2 SPI模块IP核的设计

　　 串行外围设备接口SPI(Serial Peripheral Interface)总线技术是Motorola公司推出的多种微处理器、微控制器以及外设间的一种全双工、同步、串行数据接口标准[4]。SPI总线是一种三线总线，因其硬件功能很强，所以，与SPI有关的软件就相当简单，使CPU有更多的时间处理其它事务。

2.1 SPI模块的接口信号及时序要求

(1)内部总线接口
　　 AMBA规范是由ARM公司制定的片上总线规范，为SoC的设计提供了以下优点：较好的可移植和可复用设计、低功耗设计、高性能和结构可移植的系统设计以及较好的可测性设计[5]。SPI是APB总线上的Slave模块。APB总线时序比较简单，有兴趣的读者可以查阅ARM公司的《AMBA Specification》(Rev 2.0)。因为此SPI模块支持3种DMA操作，所以除标准APB信号线外，还有3根与DMA模块连接的请求信号线。

(2)SPI总线接口及时序
　　 SPI总线包括1根串行同步时钟信号线以及2根数据线。

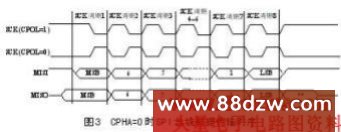

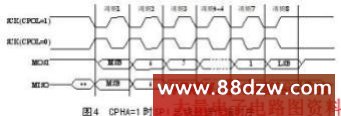

　　 SPI模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，时钟极性(CPOL)对传输协议没有重大的影响。如果CPOL=0，串行同步时钟的空闲状态为低电平；如果CPOL=1，串行同步时钟的空闲状态为高电平。时钟相位(CPHA)能够配置用于选择两种不同的传输协议之一进行数据传输。如果CPHA=0，在串行同步时钟的第一个跳变沿(上升或下降)数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿(上升或下降)数据被采样。SPI主模块和与之通信的外设间时钟相位和极性应该一致。SPI接口时序如图3、图4所示[4]。

2.2 SPI模块功能设计

　　 根据功能定义及SPI的工作原理，将整个IP分为8个子模块：APB接口模块、时钟分频模块、发送数据FIFO模块、接收数据FIFO模块、状态机模块、发送数据逻辑模块、接收数据逻辑模块以及中断形成模块。

　　 深入分析SPI的四种传输协议可以发现，根据一种协议，只要对串行同步时钟进行转换，就能得到其余的三种协议。为了简化设计规定，如果要连续传输多个数据，在两个数据传输之间插入一个串行时钟的空闲等待，这样状态机只需两种状态(空闲和工作)就能正常工作。相比其它设计，在基本不降低性能的前提下，思路比较精炼、清晰。

　　 此SPI模块有两种工作方式：查询方式和DMA方式。查询方式通过处理器核监视SPI的状态寄存器来获知其所处的状态，从而决定下一步动作。DMA方式由DMA模块控制数据在内存和SPI间的交换，而不需要处理器核的参与，有效提高了总线利用率。

3 EDA软件仿真与FPGA验证

　　 为了保证设计的鲁棒性，运用多种方法对此IP的功能进行了全面的仿真和验证。

　　 首先进行EDA软件仿真验证。这种仿真包括RTL级和门级仿真验证。RTL级仿真只是将代码文件调入硬件描述语言的仿真软件进行功能仿真，检查逻辑功能是否正确。门级仿真包括布局布线前和布局布线后仿真。布局布线后仿真，可以获得比较精确的时延参数,能够比较真实地反映芯片制造完成后，模块在实际工作中的行为与性能，所以通过了此类仿真就认为模块设计成功，可以进行流片。将RTL级代码转换成门级网表，使用的是Synopsys公司的综合工具DC(Design Compiler)以及台湾集成电路制造公司(TSMC)的0.25μm标准单元库。

　　 在传统的设计流程中进行功能验证，首先需要通过写测试矢量的方式给需要进行功能测试的模块加激励，然后通过观察模块的输出结果，判断模块的功能是否正确。但是在写测试矢量时，测试工程师是在自己对模块功能理解的基础上进行的。这样就存在一个问题，测试矢量对模块的激励有可能是不完备的，还有可能是错误的。由此有可能模块的功能是错误的，但测试矢量的激励并没有使错误体现出来；也有可能模块的功能是正确的，误报错误使验证过程变得非常低效[5]。为避免以上问题，在模块的功能验证中，采用系统级验证环境。该环境由IP 总线、驱动器、监视器、外部模块和协调它们工作的脚本组成。组成系统的各模块可以按需要加入环境。每次验证过程就是相应的激励作用于环境的过程。验证结果由环境产生、检验和输出。该验证环境在SOLARIS5.8操作系统下，仿真器采用Synopsys公司的VCS，支持C/C++、Verilog和VHDL协同仿真，可以直接将SPI模块挂在验证环境中，通过Verilog的$readmemh任务读入软件激励进行验证。
