什么是电阻器

电阻器是一个限流元件，将电阻接在电路中后，它可限制通过它所连支路的电流大小。电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。它是电子产品中一种必不可少、用得最多的电子元器件之一。

电阻器的作用：

电阻器在电路中的主要作用是控制电压、电流的大小，还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。所以，我们有必要对电阻器的分类、主要参数、标志方法等基本知识有大致的了解。

电阻器的分类：

电阻器的主要性能参数

1 ．标称值和允许误差：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。对于误差，国家也规定出一个系列。普通电阻的误差可分为± 5 ％、± 10 ％、± 20 ％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。在电路图中电阻器旁边所标的阻值就是标称阻值。使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。

2 ．额定功率：当电流通过电阻时，要消耗一定的功率，这部分功率变成热量使电阻温度升高，为保证电阻正常使用而不被烧坏，它所承受的功率不能超过规定的限度，这个最大的限度就称为电阻的额定功率。一般可分为 1/8 、 1/4 、 1/2 、 1 、 2 、 5 、 10W ……。额定功率大的电阻器体积就大，在一般半导体收音机等电流较小的电路中，电阻的额定功率一般只需 1/4W 或 1/8W 就可以了。

电阻器简称电阻，阻值所用单位是欧姆，用希腊文“Ω”表示，实践中通常还用更大 的一些的单位如 K Ω和 M Ω等。们之间的换算关系如下： 1K Ω＝ 1000 Ω， 1M Ω＝ 1000K Ω。

电阻器的标志方法：

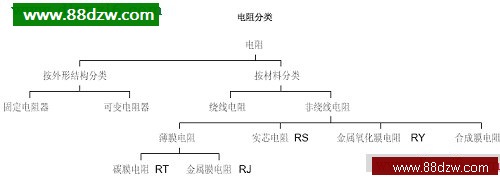

电阻分类

国家有关部门规定了固定电阻器的三种标志方法：直标法、文字符号法和色标法。

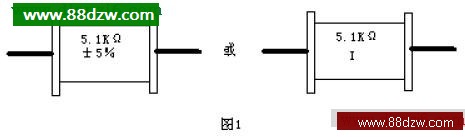

1 ．直标法：在电阻器表面用数字、单位符号和百分数直接标出电阻器的阻值和允许误差。优点是直观，一目了然。表示方法见图 1 。

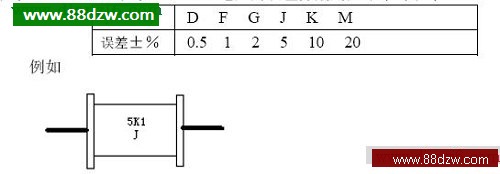

2 ．文字符号法：用数字和单位符号两者按照一定的规律组合起来表示阻值，允许误差也用文字符号表示。具体规定是：单位符号Ω（或 K Ω、 M Ω）前面的数字表示整数阻值，单位符号Ω（或 K Ω、 M Ω）后面的数字表示第一位小数阻值，如 5K1 表示 5.1K Ω， 5 Ω 1表示 5.1 Ω， 4M7 表示 4.7M Ω。电阻的误差分别用六个字母表示：

图2

表示阻值 5.1K Ω , 误差为± 5 ％优点是用单位符号代替了小数点，可避免因小数点蹭掉而误识标记。

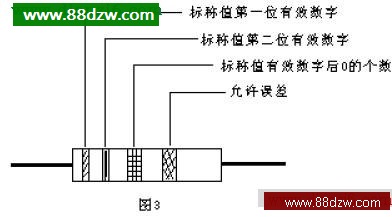

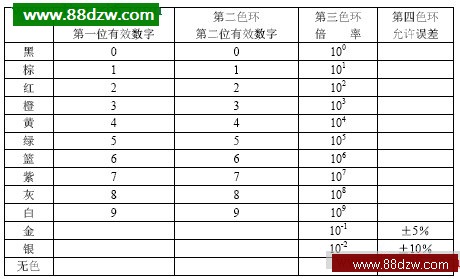

3 ．色标法：用颜色表示电阻器的阻值和允许误差，不同颜色代表不同数值。普通精度的电阻用四条色带表示阻值及偏差。其中两条表示阻值，一条表示有效数字后面“ 0 ”的个数，一条表示偏差。
