　　PA信号出来后，经过π型的电阻式衰减网路，分别衰减10倍（20dB)或100倍（40dB),此时一部基本的函数波形发生器即已完成。（注意：选用π型衰减网络而不是分压电路是要让输出阻抗保持一定）。

　　一台功能较强的函数波形发生器，还有扫频、VCG、TTL、 TRIG、 GATE及频率计等功能，其设计方式在此也顺便一提：

　　1. 扫频：一般分成线性（Lin)及对数（Log)扫频；

　　2. VCG：即一般的FM，输入一音频信号，即可与信号源本身的信号产生频率调制；

　　上述两项设计方式，第1项要先产生锯齿波及对数波信号，并与第2项的输入信号经过多路器（Multiplexer)选择，然后再经过电压对电流转换电路，同步地去加到图二中的I1、I2上；

　　3. TTL同步输出：将方波经三极管电路转成0(Low)、5V(High)的TTL信号即可。

　　但注意这样的TTL信号须再经过缓冲门（buffer)后才能输出，以增加扇出数（Fan Out)，通常有时还并联几个buffer。而TTL INV则只要加个NOT Gate即可；

　　4. TRIG功能：类似One Shot功能，输入一个TTL信号，则可让信号源产生一个周期的信号输出，设计方式是在没信号输入时，将图二的SWI接地即可；

　　5. Gate功能：即输入一个TTL信号，让信号源在输入为Hi时，产生波形输出，直到输入为LOW时，图二SWI接地而关掉信号源输出；

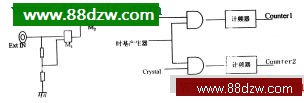

　　6. 频率计：除市场上简易的刻度盘显示之外，无论是LED数码管或LCD液晶显示频率，其与频率计电路是重叠的，方块图如下：

　
2. 任意波形发生器，仿真实验的最佳仪器

    任意波形发生器是信号源的一种，它具有信号源所有的特点。我们传统都认为信号源主要给被测电路提供所需要的已知信号（各种波形），然后用其它仪表测量感兴趣的参数。可见信号源在电子实验和测试处理中，并不测量任何参数而是根据使用者的要求，仿真各种测试信号，提供给被测电路，以达到测试的需要。

　　信号源有很多种，包括正弦波信号源，函数发生器、脉冲发生器、扫描发生器、任意波形发生器、合成信号源等。一般来讲任意波形发生器，是一种特殊的信号源，综合具有其它信号源波形生成能力，因而适合各种仿真实验的需要。

　　一、函数功能，仿真基础实验室设计人员的环境

　　函数信号源是使用最广的通用信号源，它能提供正弦波、锯齿波、方波、脉冲串等波形，有的还同时具有调制和扫描能力，众所周知，在我们的基础实验中（如大学电子实验室、科研机构研究实验室、工厂开发实验室等），我们设计了一种电路，需要验证其可靠性与稳定性，就需要给它施加理想中的波形以辨别真伪。如我们可使用信号源的DC补偿功能对固态电路控制DC偏压电平；我们可对一个怀疑有故障的数字电路，利用信号源的方波输出作为数字电路的时钟，同时使用方波加DC补偿产生有效的逻辑电平模拟输出，观察该电路的运行状况，而证实故障缺陷的地方。总之利用任意波形发生器这方面的基础功能，能仿真您基础实验室所必须的信号。

　　二、任意波形，仿真模拟更复杂的信号要求

　　众所周知，在我们实际的电子环境所设计的电路在运行中，由于各种干扰和响应的存在，实际电路往往存在各种信号缺陷和瞬变信号，例如过脉冲、尖峰、阻尼瞬变、频率突变等（见图1，图2），这些情况的发生，如在设计之初没有考虑进去，有的将会产生灾难性后果。例如图1中的a处过尖峰脉冲，如果给一个抗冲能力差的电路，将可能会导致整个设备“烧坏”。确认电路对这样一个状况敏感的程度，我们可以避免不必要的损失，该方面的要求在航天、军事、铁路和一些情况比较复杂的重要领域尤其重要。

　　由于任意波形发生器特殊的功能，为了增强任意波形生成能力，它往往依赖计算机通讯输出波形数据。在计算机传输中，通过专用的波形编辑软件生成波形，有利于扩充仪器的能力，更进一步仿真模拟实验。同时由于编辑一个任意波形有时需要花费大量的时间和精力，并且每次编辑波形可能有所差异这样有的任意波形发生器，内置一定数量的非易失性存储器，随机存取编辑波形，有利于参考对比；或通过随机接口通讯传输到计算机作更进一步分析与处理。
