2．RS-422电气规定

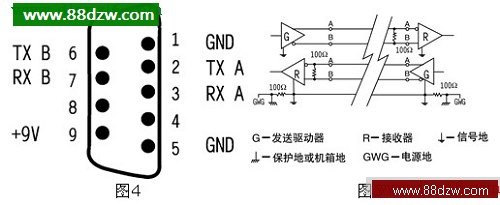

RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。图5是典型的RS-422四线接口。实际上还有一根信号地线，共5根线。图4是其DB9连接器引脚定义。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS-422支持点对多的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）实现。

RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。
RS-422有关电气参数见表1
3．RS-485电气规定

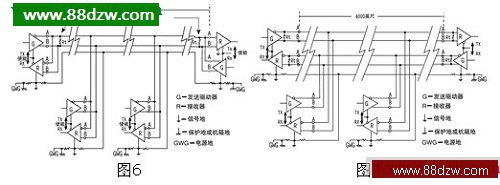

由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信，参见图6。
而采用四线连接时，与RS-422一样只能实现点对多的通信，即只能有一个主（Master）设备，其余为从设备，但它比RS-422有改进， 无论四线还是二线连接方式总线上可多接到32个设备。参见图7。
RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12k剑鳵S-422是4k健；旧峡梢运礡S-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
RS-485有关电气规定参见表1。
RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mb/s。
RS-485需要2个终接电阻，其阻值要求等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输总线的两端。
四、RS-422与RS-485的网络安装注意要点
RS-422可支持10个节点，RS-485支持32个节点，因此多节点构成网络。网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。在构建网络时，应注意如下几点：
1．采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。图8所示为实际应用中常见的一些错误连接方式（a，c，e）和正确的连接方式（b，d，f）。a，c，e这三种网络连接尽管不正确，在短距离、低速率仍可能正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反射后与原信号叠加，会造成信号质量下降。
