应当说明的是，上述判别B1、B2的方法，不一定对所有的单结晶体管都适用，有个别管子的E--B1间的正向电阻值较小。不过准确地判断哪 极是B1，哪极是B2在实际使用中并不特别重要。即使B1、B2用颠倒了，也不会使管子损坏，只影响输出脉冲的幅度（单结晶体管多作脉冲发生器使用），当 发现输出的脉冲幅度偏小时，只要将原来假定的B1、B2对调过来就可以了。

单结晶体管性能好坏的判断

双基极二极管性能的好坏可以通过测量其各极间的电阻值是否正常来判断。用万用表R×1k档，将黑表笔接发射极E，红表笔依次接两个基极（B1和B2），正常时均应有几千欧至十几千欧的电阻值。再将红表笔接发射极E，黑表笔依次接两个基极，正常时阻值为无穷大。

双基极二极管两个基极（B1和B2）之间的正、反向电阻值均为2～10kΩ范围内，若测得某两极之间的电阻值与上述正常值相差较大时，则说明该二极管已损坏。

单结晶体管的应用

单结晶体管具有大的脉冲电流能力而且电路简单，因此在各种开关应用中，在构成定时电路或触发SCR等方面获得了广泛应用。它的开关特性具有很高的温度稳定性，基本上不随温度而变化。

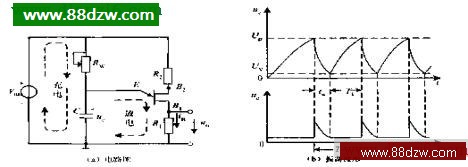

图4所示为单结晶体管组成的振荡电路。所谓振荡，是指在没有输入信号的情况下，电路输出一定频率、一定幅值的电压或电流信号。当合闸通电 时，电容C上的电压为零，管予截止，电源VBB通过电阻R对C充电，随时间增长电容上电压uC逐渐增大；一旦UEB1增大到峰点电压UP后，管子进入负阻 区，输入端等效电阻急剧减小，使C通过管子的输入回路迅速放电，iE随之迅速减小，当UEB1减小到谷点电压Uv后，管子截止；电容又开始充电。上述过程 循环往返，只有当断电时才会停止，因而产生振荡。由于充电时间常数远大于放电时间常数，当稳定振荡时，电容上电压的波形如图4(b)所示。

图4 单结晶体管组成的振荡电路及波形

为了提高使用可靠性，在使用过程中应注意以下问题：

（1）在第二基极B2上串联1个限流电阻R2，限制单结管的峰值功率

（2）电路中的CT或VP（峰值电压）较大时，CT上应串联一个保护电阻，以保护发射极B1不受到电损伤。例如：电容CT大于10μF或 VP大于30V时就应适当串电阻，这个附加电阻的阻值至少应取每微法CT串1Ω电阻。否则，较大的电容器放电电流会逐渐损伤单结管的EB1结，使振荡器的 振荡频率或单稳电路的定时宽度随着时间的增长而逐渐发生变化。

（3）在某些应用中，用一只二极管与单结管的基极B2或发射极E相串联，这样可改善温度稳定性及减小电源电压变化的影响

（4）单结管和硅可控整流器的抗辐照特性很差，不宜在辐照环境中使用。
