霍尔传感元器件及其应用,标签：电子基础,电子基础知识应用,http://www.88dzw.com

（a）霍尔效应和霍尔元件


（b）InSb霍尔元件的输出特性


(c)GaAs霍尔元件的输出特性
图1 霍尔元件的结构和输出特性

这些霍尔元件大量用于直流无刷电机和测磁仪表。

2.2.2.1 霍尔线性电路

它由霍尔元件、差分放大器和射极跟随器组成。其输出电压和加在霍尔元件上的磁感强度B成比例，它的功能框图和输出特性示于图2和图3。

图2 霍尔线性电路的功能框图


图3 霍尔线性电路UGN3501的磁电转换特性曲线

这类电路有很高的灵敏度和优良的线性度，适用于各种磁场检测。霍尔线性电路的性能参数见表3。

2.2.2.2 霍尔开关电路

霍尔开关电路又称霍尔数字电路，由稳压器、霍尔片、差分放大器，斯密特触发器和输出级组成。在外磁场的作用下，当磁感应强度超过导通阈值BOP时，霍尔电路输出管导通，输出低电平。之后，B再增加，仍保持导通态。若外加磁场的B值降低到BRP时，输出管截止，输出高电平。我们称BOP为工作点，BRP为释放点，BOP－BRP=BH称为回差。回差的存在使开关电路的抗干扰能力增强。霍尔开关电路的功能框见图4。图4(a)表示集电极开路(OC)输出，(b)表示双输出。它们的输出特性见图5，图5(a)表示普通霍尔开关，(b)表示锁定型霍尔开关的输出特性。

(a) 单OC输出 (b)双OC输出

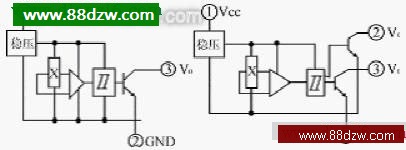

图4 霍尔开关电路的功能框图


(a)开关型输出特性 (b)锁定型输出特性

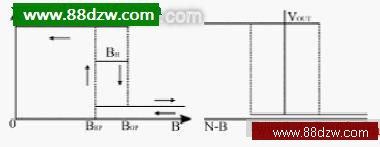

图5 霍尔开关电路的输出特性

一般规定，当外加磁场的南极(S极)接近霍尔电路外壳上打有标志的一面时，作用到霍
尔电路上的磁场方向为正，北极接近标志面时为负。

锁定型霍尔开关电路的特点是：当外加场B正向增加，达到BOP时，电路导通，之后无论B增加或减小，甚至将B除去，电路都保持导通态，只有达到负向的BRP时，才改变为截止态，因而称为锁定型。

2.2.2.3 差动霍尔电路(双霍尔电路)

它的霍尔电压发生器由一对相距2.5mm的霍尔元件组成，其功能框图见图6。

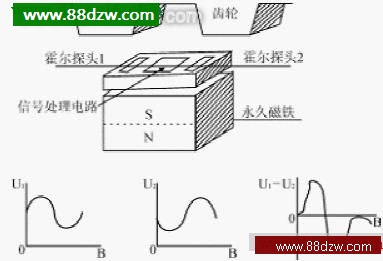

图6 差动霍尔电路的工作原理图

使用时在电路背面放置一块永久磁体，当用铁磁材料制成的齿轮从电路附近转过时，一对霍尔片上产生的霍尔电压相位相反，经差分放大后，使器件灵敏度大为提高。用这种电路制成的汽车齿轮传感器具有极优的性能。

2.2.2.4 其它霍尔电路

除上述各种霍尔器件外，目前还出现了许多特殊功能的霍尔电路，如功率霍尔电路，多重双线霍尔传感器。

3 霍尔器件的应用

3.1 应用的一般问题
