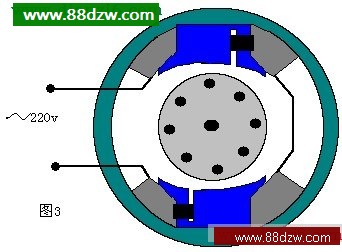

   在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。此种电动机定子做成凸极式的，有两极和四极两种。每个磁极在1/3--1/4全极面处开有小槽，如图3所示，把磁极分成两个部分，在小的部分上套装上一个短路铜环，好象把这部分磁极罩起来一样，所以叫罩极式电动机。单相绕组套装在整个磁极上，每个极的线圈是串联的，连接时必须使其产生的极性依次按N、S、N、S排列。当定子绕组通电后，在磁极中产生主磁通，根据楞次定律，其中穿过短路铜环的主磁通在铜环内产生一个在相位上滞后90度的感应电流，此电流产生的磁通在相位上也滞后于主磁通，它的作用与电容式电动机的起动绕组相当，从而产生旋转磁场使电动机转动起来。思维搞

同步电动机的原理    同步电动机是属于交流电机，定子绕组与异步电动机相同。它的转子旋转速度与定子绕组所产生的旋转磁场的速度是一样的，所以称为同步电动机。正由于这样，同步电动机的电流在相位上是超前于电压的，即同步电动机是一个容性负载。为此，在很多时候，同步电动机是用以改进供电系统的功率因素的。

同步电动机在结构上大致有两种：

1、转子用直流电进行励磁。这种电动机的转子如图1所示，从图中可看出来，它的转子做成显极式的，安装在磁极铁芯上面的磁场线圈是相互串联的，接成具有交替相反的极性，并有两根引线连接到装在轴上的两只滑环上面。磁场线圈是由一只小型直流发电机或蓄电池来激励，在大多数同步电动机中，直流发电机是装在电动机轴上的，用以供应转子磁极线圈的励磁电流。

    由于这种同步电动机不能自动启动，所以在转子上还装有鼠笼式绕组而作为电动机启动之用。鼠笼绕组放在转子的周围，结构与异步电动机相似。

    当在定子绕组通上三相交流电源时，电动机内就产生了一个旋转磁场，鼠笼绕组切割磁力线而产生感应电流，从而使电动机旋转起来。电动机旋转之后，其速度慢慢增高到稍低于旋转磁场的转速，此时转子磁场线圈经由直流电来激励，使转子上面形成一定的磁极，这些磁极就企图跟踪定子上的旋转磁极，这样就增加电动机转子的速率直至与旋转磁场同步旋转为止。

2、转子不需要励磁的同步电机

    转子不励磁的同步电动机能够运用于单相电源上，也能运用于多相电源上。这种电动机中，有一种的定子绕组与分相电动机或多相电动机的定子相似，同时有一个鼠笼转子，而转子的表面切成平面，如图2所示。所以是属于显极转子，转子磁极是由一种磁化钢做成的，而且能够经常保持磁性。鼠笼绕组是用来产生启动转矩的，而当电动机旋转到一定的转速时，转子显极就跟住定子线圈的电流频率而达到同步。显极的极性是由定子感应出来的，因此它的数目应和定子上极数相等，当电动机转到它应有的速度时，鼠笼绕组就失去了作用，维持旋转是靠着转子与磁极跟住定子磁极，使之同步。
