交流稳压器工作原理,标签:电气工程,电气自动化,http://www.88dzw.com下面我们分析调压变压器怎样改变补偿电压的方向和大小的:

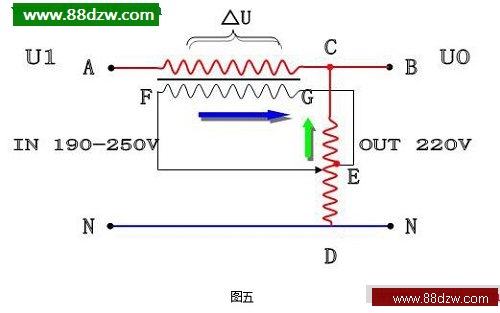

从图五中可以看出,调压变压器的C.D点是跨接在220V电压上的.而E点刚好是调压变压器的中心点.我们假定滑臂停在C点.那么加在补偿变压器的高压侧的电压为F点高于G点,电流由F点流向G点.

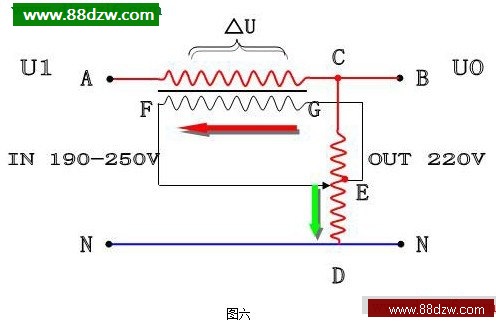

当滑臂停在D点时,(如图六)加在补偿变压器高压侧的电压为G点高于F点,电流由G点流向F点.这样一来,加给补偿变压器的补偿电压就改变了方向.

那么调压变压器怎样改补偿电压的大小呢,当然也是通过滑臂的移动来实现的.当滑臂离调压变压器的中心点E时,在补偿变压器的高压侧F点和G点得到的电压就越高,反之就越低.当稳压器的输入电压刚好为220V时,滑臂移到E点时,F点和G点间的补偿电压就为0.补偿变压器的低侧既不相加也不相减.输出电压就是输入电压大小.
四.三相稳压器工作原理:
三相稳压器实际就是把三个稳压单元用”Y”形接法联接在一起.再用控制电路板和电机驱动系统来控制调压变压器,达到稳定输出电压的功能.如果三个调压变压器的滑臂都是由一个电机来驱动的调压方式为统调稳压器.如果三个调压变压器的滑臂由三个电机来独立调整的稳压器就是三相分调式稳压器.它们的工作原理同单相的稳压器完全相同.
五.调压器怎样保证连续输出

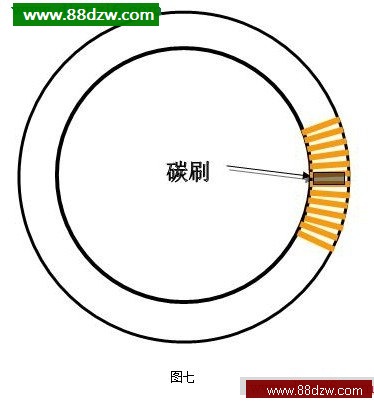

调压器在调压过程中,就是通过移动碳刷改变接触的线圈匝数来实现的.那么,调整中要求始终保持与线圈接触.否则就会出现断电的现象.
调压器怎样保持连续输出呢?
1. 碳刷必须保证一定的厚度.
2. 在碳刷还没有完全移开已经接触的那一匝线圈时,碳刷又已经接触了线圈的另一匝.
3. 移动中必须跨接两匝(至少两匝)
4. 调压器工作中始终存在匝间短路现象,碳刷的厚度越厚,短路的匝数就越多.所以,调压器碳刷的厚度是根据调压器线径不同而不同的.
5. 因为匝间短路是有害无益的,它会造成短路环流,所以要控制它的大小,因此调压器的匝电压一般都在1V以下,常见的大功率调压器匝电压为0.8-0.9V,小功率则更小,一般为0.4-0.7V不等.如果匝电压过高,调压器的稳定性就越差,极易烧毁.
