CATV放大器及其调整
[09-12 13:24:03] 来源:http://www.88dzw.com 电路基础 阅读:8861次
文章摘要:当两种放大器的增益不同(如一个为35db,一个为27db)但其最大输出电平和噪声系数相等时,如某CATV系统使用增益为35db的放大器串接数为10个,那么同样一个系统,使用增益为27db的放大器,其串接数为则为13个。在两个系统的CTB相等下,那么后者的C/N将得到改善,其改善值为:35-27-20(lg13-lg10)=5.8db,如果在C/N相等的情况下,那么CTB指标可改善5.8*2=11.6db。从以上分析可见,采用低增益的放大器对一般系统特性的改善有一定作用。那么是不是放大器的增益越低越好呢?回答是否定的。当干线放大器的增益降至8db以下时,C/N和CTB都将会变坏,因为此时串接的放
CATV放大器及其调整,标签:电子电路基础,模拟电路基础,http://www.88dzw.com当两种放大器的增益不同(如一个为35db,一个为27db)但其最大输出电平和噪声系数相等时,如某CATV系统使用增益为35db的放大器串接数为10个,那么同样一个系统,使用增益为27db的放大器,其串接数为则为13个。在两个系统的CTB相等下,那么后者的C/N将得到改善,其改善值为:35-27-20(lg13-lg10)=5.8db,如果在C/N相等的情况下,那么CTB指标可改善5.8*2=11.6db。从以上分析可见,采用低增益的放大器对一般系统特性的改善有一定作用。那么是不是放大器的增益越低越好呢?回答是否定的。当干线放大器的增益降至8db以下时,C/N和CTB都将会变坏,因为此时串接的放大器数增多,CTB将由于20lgN的增加而变坏;C/N也因为10lgN的增加而变差。另外,如果增益低,对于同一输出电平,在输入端输入的信号值要求变高,各级放大器也因此而容易产生非线性失真。为此,当线路较长时,干线放大器增益选取在27db左右较为合适。
2、 放大器的工作方式
在CATV网络中放大器的幅频特性必须与电缆传输特性相关,为此,放大器主要有如下三种工作方式。

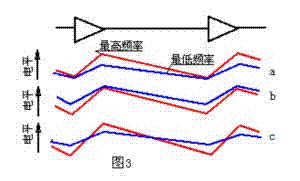

①、 使干线放大器的输入信号电平与频率无关(即输入信号是平坦的),输出信号电平补偿电缆的衰减变化值,即输出信号的正斜率(高低端输出电平差为正值)刚好补偿电缆所产生的负斜率(高低端输出电平差为负值),该方式称为输出全倾斜方式。如图3 a
②、 使干线放大器的输出信号电平与频率无关(即输出信号是平坦的),放大器的增益补偿电缆的衰减变化值(即放大器所产生的正斜率刚好补偿电缆所产生的负斜率),该方式称为平坦输出方式。如图3 b
③、 介于上述两者之间的方式,称为半倾斜输出方式。如图3c
工作于全倾斜方式的放大器出现在早期,这种放大器将整个传输频率范围分为高低两个通道分别进行放大,高端通道增益比低端通道高,现在已经很少采用。

工作于平坦输出方式的放大器是使用均衡与具有平坦特性的放大器组合在一起的,这种工作方式由于输入到放大模块的信号是平坦的,所以对改善非线失真有好处,但要使用大均衡量的均衡器,所以多使用在450MHZ及以下的CATV系统。
现在的放大器由于其工作的最高频率达750MHZ甚至860MHZ,所以无论是干线放大器、延长放大器,基本上都采用半倾斜输出方式。这种放大器通常由两块以上的放大模块所组成,它内部设置了两个均衡器,一个是输入均衡器,它的作用是保证输入到第一块放大模块的信号是平坦的;一个是级间均衡器,它使输出信号产生我们所需要的斜率。放大器工作方式的选择并非是随意的。例如放大器在设计时确定为平坦输出工作方式,如在实际应用中,该放大器不是置于平坦输出状态下工作,而是在半倾斜输出方式下工作,这样在调试时势必通过加大放大器输入端的均衡器的均衡量来达到半倾斜输出方式,这将会导致低端信号的C/N严重劣化。
3、放大器的增益控制功能
放大器对电平的波动控制方式有:手动控制(MGC)、自动增益控制(AGC)、自动电平控制(ALC)、自动斜率控制(ASC)。手动控制由手动控制增益及均衡所组成,控制单元可以是机械的也可以是电调的,这种控制方式的放大器多用在网路较短的网络上。当网络较长时,由于电缆的温度特性影响,用户端的信号电平将会有较大的变化,这是不容许的,为此必须要采用具AGC控制的放大器,这类放大器是将工作频带内,靠近中间点的频道载波作为参考导频,来控制放大器的增益,从而稳定放大器的输出电平。但是从电缆的温度特性可知,当温度变化时不只是信号的电平会发生变化,信号的斜率也会发生变化,为此引入了自动斜率控制(ASC),通常将既有AGC功能又具有ASC功能的称为自动电平控制(ALC),ALC常采用如下两种方式:
①、用检温器,如使用热敏电阻或热敏半导体等温感元件取出温度的变化量来控制放大器的斜率和增益。
②、 采用二个频率的导频信号,一个作AGC控制,而另一个作ASC控制。通常用低导频作ASC(可采用我国标准频道1或3 的载频);用高导频信号作AGC(可选标准频道42频的载频),这样使高端电平牢牢钳位不变,ASC以此作为参考电平通过其控制使低导频点与高导频点的相对电平保持在最佳值。
