由于反馈网络为线性网络, 即反馈系数大小F不随输入信号改变, 故振幅稳定条件又可写为

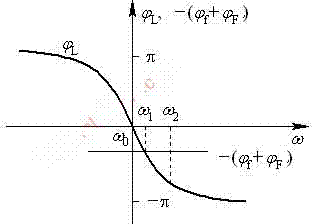

(2)、相位稳定条件

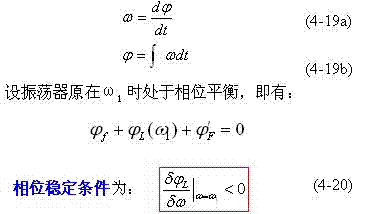

       我们知道，一个正弦信号的相位φ和它的频率ω之间的关系：



图 4-4 互感耦合振荡器

五、振荡线路举例——互感耦合振荡器
        图4-4是一LC振荡器的实际电路, 图中反馈网络由L和L1间的互感M担任, 因而称为互感耦合式的反馈振荡器, 或称为变压器耦合振荡器。
        分析教材图4-4的正反馈过程。
