双口网络的开路参数
[09-12 13:12:02] 来源:http://www.88dzw.com 电路基础 阅读:8863次
文章摘要:是与网络内部结构和参数有关而与外部电路无关的一组参数,这些参数反映了端口电流与端口电压之间的关系。对于无独立源线性双口网络,不管其内部情况如何复杂,对端口变量或对外电路而言,总是可以用等一组参数来表示。这组参数称为Z参数,四个参数充分地代表了一个无独立源双口网络。在实际计算双口网络Z参数时,可以采用使某一端口开路的方法来实现。在图5-2-2a 电路中,令2-2′端开路,即有,则式5-2-2简化为: (5-2-3)可得电路参数计算式为: (5-2-4)同样若令1-1′端开路,则有,(见图5-2-2b),可得另外二个参数计算式为:
双口网络的开路参数,标签:电子电路基础,模拟电路基础,http://www.88dzw.com是与网络内部结构和参数有关而与外部电路无关的一组参数,这些参数反映了端口电流与端口电压之间的关系。对于无独立源线性双口网络,不管其内部情况如何复杂,对端口变量或对外电路而言,总是可以用等一组参数来表示。这组参数称为Z参数,四个参数充分地代表了一个无独立源双口网络。

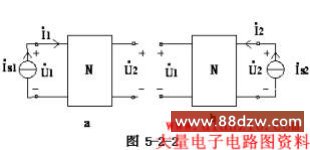

在实际计算双口网络Z参数时,可以采用使某一端口开路的方法来实现。在图5-2-2a 电路中,令2-2′端开路,即有,则式5-2-2简化为:
(5-2-3)
可得电路参数计算式为:
(5-2-4)
同样若令1-1′端开路,则有,(见图5-2-2b),可得另外二个参数计算式为:
(5-2-5)
