25针连接器：

1. 未使用
2. 传输数据——计算机向调制解调器发送信息。
3. 接收数据——计算机接收调制解调器发送过来的信息。
4. 请求发送——计算机询问调制解调器是否可以发送信息。
5. 同意发送——调制解调器通知计算机可以发送信息。
6. 数据集就绪——调制解调器通知计算机自己已准备好通话。
7. 信号地线——针脚接地。
8. 已接收线路信号检测器——确定调制解调器是否连接到了可用的电话线路。
9. 未使用：传输当前回路返回值（+）
10. 未使用
11. 未使用：传输当前回路数据（-）
12. 未使用
13. 未使用
14. 未使用
15. 未使用
16. 未使用
17. 未使用
18. 未使用：接收当前回路数据（+）
19. 未使用
20. 数据终端就绪——计算机通知调制解调器自己已准备好通话。
21. 未使用
22. 振铃指示器——发起呼叫后，计算机指示检测到振铃的信号（发送自调制解调器）已收到。
23. 未使用
24. 未使用
25. 未使用：接收当前回路返回值（-）

通过针脚发送的电压可以是以下两种状态之一：开或关。开（二进制值“1”）表示该针脚正在传输-3到 -25伏之间的信号，而关（二进制值“0”）表示该针脚正在传输+3到+25伏之间的信号。

流控制

串行通信一个很重要的方面就是流控制的概念。利用流控制，一个设备便能够通知另一个设备暂时停止发送数据。启用流控制需要用到命令“请求发送”（RTS）、“同意发送”（CTS）、“数据端就绪”（DTR） 和“数据集就绪”（DSR）。

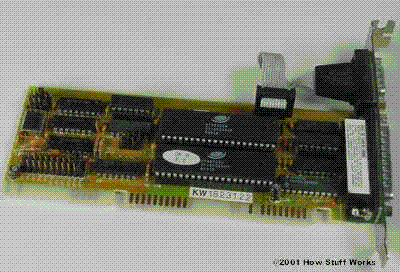

双串行端口插卡

让我们通过示例看看流控制的工作方式：您有一个以56Kbps的速度进行通信的调制解调器。计算机和调制解调器之间的串行连接以115Kbps的速度传输数据，这是前一个速度的两倍多。这表示，调制解调器从计算机获得的数据多于它能够通过电话线路传输的数据。即使调制解调器有128K的缓冲区来存储数据，它仍将很快耗尽缓冲区空间，以至于无法妥善处理流入的所有数据。

借助流来进行控制，调制解调器可以在来自计算机的数据流耗尽自己的缓冲区之前，让该数据流停止。计算机将持续在“请求发送”针脚上发送信号，同时检查“同意发送”针脚上的信号。如果没有“同意发送”响应，则计算机停止发送数据，直至收到“同意发送”信号才恢复发送。这将使得调制解调器能够保持数据流的平稳流动。
