电力线宽带技术(BPL)工作原理
[09-12 12:23:01] 来源:http://www.88dzw.com 电路基础 阅读:8789次
文章摘要:高压线路上的电流电压介于155-765千伏之间。如此大的电流不适于进行数据传输。因为它太“嘈杂”了。如前所述,电流和RF都以特定频率振荡以传输数据。为了在点对点之间清晰地传输数据,必须在无线电频谱的专用频带下振荡以免受其他振源的干扰。数十万伏的电流不会在恒定频率下振荡。这么大的电流会在所有频谱范围内来回振荡。当它产生尖峰并发出嗡嗡声时,将产生各种各样的干扰。如果产生尖峰的频率与RF用于传输数据的频率相同,则会抵消该信号并且使数据传输断开或遭到损坏。BPL通过避开所有高压电力线来避免此问题。系统将数据从传统光纤线路下游传至更便于管理的7,200伏中压电力线。在传送至中压线路之后,数据的传输距离十
电力线宽带技术(BPL)工作原理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com高压线路上的电流电压介于155-765千伏之间。如此大的电流不适于进行数据传输。因为它太“嘈杂”了。
如前所述,电流和RF都以特定频率振荡以传输数据。为了在点对点之间清晰地传输数据,必须在无线电频谱的专用频带下振荡以免受其他振源的干扰。
数十万伏的电流不会在恒定频率下振荡。这么大的电流会在所有频谱范围内来回振荡。当它产生尖峰并发出嗡嗡声时,将产生各种各样的干扰。如果产生尖峰的频率与RF用于传输数据的频率相同,则会抵消该信号并且使数据传输断开或遭到损坏。
![]() |
BPL通过避开所有高压电力线来避免此问题。系统将数据从传统光纤线路下游传至更便于管理的7,200伏中压电力线。
在传送至中压线路之后,数据的传输距离十分有限,否则会发生衰减。为解决该问题,需要在线路上安装特殊设备作为转发器。转发器接收数据并在新的传输过程中重新发送数据,将信号放大以进行下一步传输。

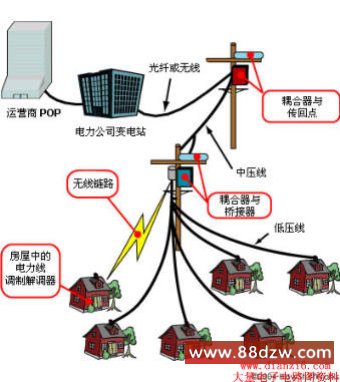

在Current Communications Group的BPL模型中,电线杆上还会安装其他两个设备以发送互联网数据,即CT耦合器和变压器。CT耦合器允许线路中的数据绕过变压器。
变压器的作用是将7,200伏的电压降至240伏标准电压以供普通家用电器使用。低能量的数据信号无法通过变压器,因此您需要使用耦合器提供能够绕过变压器的数据通道。使用耦合器可轻松地将数据从7,200伏线路传送至240伏线路并送入住房中,同时不会发生任何衰减。
互联网接入家庭的“最后一公里”
后一公里是指将互联网接入用户家庭或办公室的最后一步。
![]() |
在BPL的各种“最后一公里”解决方案中,有些公司在电力线中同时传输信号和电流,而其他公司则将无线链路放在电线杆上并以无线方式将数据传送至家庭。CT网桥能够支持这两种方式。
CT网桥还可以执行以下操作:
- 管理客户家中或办公室中所有电器插座的对称数据传输(“对称”表示上载和下载的传输速度相同)
- 支持无线上网热点
- 处理数据路由
- 管理用户信息
- 使用动态主机配置协议(DHCP——允许在网络中管理和分配IP地址的协议)
- 支持所有数据传输的安全加密
信号由插入墙壁插座中的电力线调制解调器接收。然后调制解调器将信号发送至您的计算机。让我们来看一看这些调制解调器。
现已投入使用了
Current Technologies已经在俄亥俄州的辛辛那提和马里兰州的罗克维尔等地提供BPL服务。
BPL调制解调器
BPL调制解调器使用专门设计用于将数据从电流中分离出来的硅芯片组。利用专门开发的模块化技术和自适应算法,BPL调制解调器可以处理宽频谱范围内的电力线噪音。

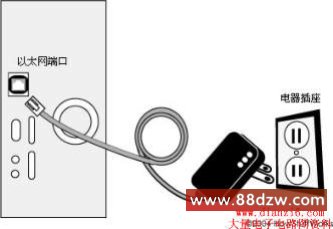

![]() BPL调制解调器只需插入墙壁插座然后接入您的计算机即可使用。这些调制解调器可以提供与DSL或电缆调制解调器相媲美的速度。 |
BPL调制解调器支持即插即用并且与普通的电源适配器差不多大小。将它插入普通的墙壁插座,然后用一根以太网网线连接到您的计算机即可。也可以使用无线型号。
