，基本放大电路的净输入信号输出信号也降至开环时的 ，显然，三极管等器件的工作范围变小了，其非线性失真也相应地减小了。为了去除工作范围变小对输出波形失真的影响，以说明非线性失真的减小是由负反馈作用的结果，必须保证闭环和开环两种情况下，有源器件的工作范围相同（输出波形的幅度相同），因此，应使闭环时的输入信号幅度加至开环时的 倍，如图1中的A、B两点。另外，负反馈只能减小反馈环内产生的非线性失真，如果输入信号本身就存在失真，负反馈则无能为力。

四、负反馈能抑制反馈环内噪声和干扰

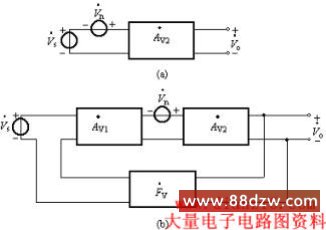

对放大电路来说，噪声或干扰是有害的，下面介绍负反馈能抑制噪声的原理。设在图1（a）中，增益为的放大电路的输入端，存在输入信号和噪声或干扰电压①。此时电路的信－噪比为

为了提高电路的信－噪比，在图1(a)的基础上，另外增加一增益为
