场效应管放大电路与BJT放大电路的性能比较
的共源电路、共漏电路、共栅电路分别与三极管放大电路的共射电路、共集电路、共基电路相对应。

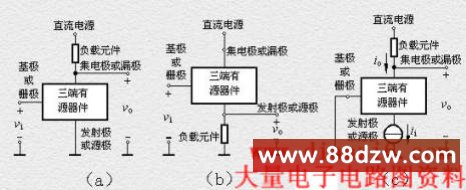

共源电路与共射电路均有电压放大作用,即 ,而且输出电压与输入电压相位相反。因此,这两种放大电路可统称为反相电压放大器,用图1(a)所示的示意图表示。
共漏电路与共集电路均没有电压放大作用,即 。在一定条件下可认为
,即
,而且输出电压与输入电压同相位。因此,可将这两种放大电路称为电压跟随器,用图1(b)所示的示意图表示。
共栅电路和共基电路均有输出电流与输入电流接近相等( )。为此,可将它们称为电流跟随器,用图1(c)所示的示意图表示。而且,由于这两种放大电路的输入电流都比较大,因此,它们的输入电阻都比较小。
