6.5 专用型集成电路运算放大器
目前,实用的集成电路除了通用型外,还有性能更优良和具有特殊功能的集成运放,它们可分为高输入阻抗、低漂移、高精度、高速、宽带、低功耗、高压、大功率和程控型等专用型集成运放,现简要介绍如下:
1.高输入阻抗型
该类型集成运放的差模输入电阻rid>(109~1012)W,输入偏置电流IIB为几皮安~几十皮安,故又称为低输入偏置电流型。
实现这些指标的主要措施,一般是利用FET输入阻抗高、BJT电压增益高的优点,由BJT与FET相结合而构成差分输入级电路,常称为BiFET型。下面以LF356集成运放为例进行分析。为了便于分析,将LF356电路中的恒定电流都用恒流源代替,得到简化的原理电路如图1所示。

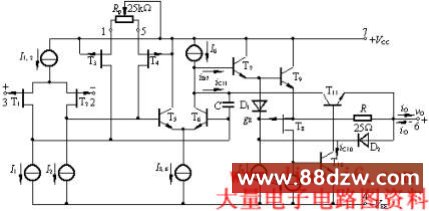

图1 LF356型运放的简化原理电路 |
值得指出的是,图1中全部电流源画成理想的,即r电流源= ,而实际上电流源的内阻为有限值。
LF356是由P沟道JFET T1和T2构成双端输入、双端输出带恒流源负载(I1、I2)的差分输入级,本级提供了约30pA的低输入偏置电流和约1012W的高输入电阻,T1、T2的工作电流I1,2是由多集电极的BJT管提供(图中略);中间电压放大级由BJT T5、T6组成的双端输入、单端输出带恒流源(I6)负载的差分式放大电路,和由T7组成的电压跟随器构成;由NPN型BJT T9和PNP型复合管(由P沟道JFET T8与NPN型BJT T10构成)组成互补对称输出级。为了使电路处于甲乙类工作状态,利用二极管D1接于T9的基极和T8的栅极g8之间,给T9、T8提供一起始偏压。
