                                                 ( vGS>VT )

式中IDO是vGS=2VT时的漏极电流iD。

2. 参数

MOS管的主要参数与结型场效应管基本相同,只是增强型MOS管中不用夹断电压VP,而用开启电压VT表征管子的特性。

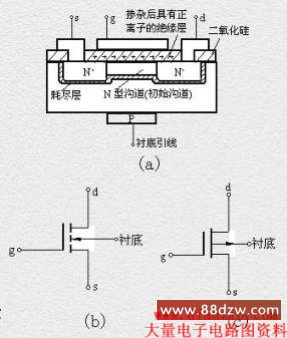

4.3.2 N沟道耗尽型场效应管

图1


表  1
结构种类 工作方式 符   号 电压极性 转移特性
iD = f (vGS)
输出特性
iD = f (vDS)
VP或VT VDS
N沟道
MOSFET


(-) (+)


(+) (+)
P沟道
MOSFET


(+) (-)


(-) (-)
P沟道
JFET


(+) (-)
N沟道
JFET


(-) (+)
P沟道
GaAs
MESFET


(-) (+)
