模拟电路网络课件 第六节:二极管基本电路及其分析方法,标签:电子电路基础,模拟电路基础,http://www.88dzw.comrd=dvD/diD
rd的数值可从二极管的V-I 特性表达式导出:
(1)
取iD对vD的微分,可得微变电导
由此可得
(当T=300K时)
例如,当Q点上的ID=2mA时,rd=26mV/2mV=13W。
2.4.2 模型分析法应用举例
一、静态工作情况分析

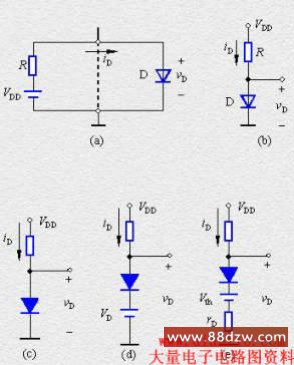

例1 设二极管电路如图(a)所示,R =10kW,图(b)是它的习惯画法。对于下列两种情况,求电路的ID和VD的值:(要求在每种情况下,分别应用理想模型、恒压降模型和折线模型求解)
(1)VDD=10V;
(2)VDD=1V。
解:(1)VDD=10V
① 使用理想模型图(c)得
VD=0V,ID=VDD/R =10V/10kW=1mA
② 使用恒压降模型图(d)得
