2.5.5 激光二极管

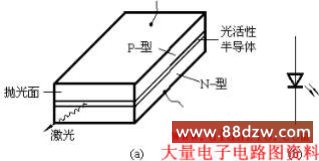

激光二极管的结构图如图(a)所示。

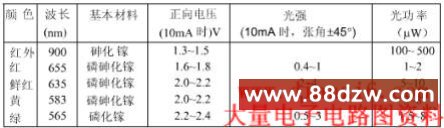

激光二极管的物理结构是在发光二极管的结间安置一层具有光活性的半导体,其端面经过抛光后具有部分反射功能,因而形成一光谐振腔。在正向偏置的情况下,LED结发射出光来并与光谐振腔相互作用,从而进一步激励从结上发射出单波长的光,这种光的物理性质与材料有关。
半导体激光二极管的工作原理,理论上与气体激光器相同。图(b)是激光二极管的代表符号。激光二极管在计算机上的光盘驱动器,激光打印机中的打印头等小功率光电设备中得到了广泛的应用。
本 章 小 结
半导体中有两种载流子:电子和空穴。载流子有两种运动方式:扩散运动和漂移运动。本征激发使半导体中产生电子-空穴对,但它们的数目很少,并与温度有密切关系。在纯半导体中掺入不同的有用杂质,可分别形成P型和N型两种杂质半导体。它们是各种半导体器件的基本材料。
PN结是各种半导体器件的基本结构形式,如二极管由一个PN结加引线组成。因此,掌握PN结的特性对于了解和使用各种半导体器件有着十分重要的意义。PN结的重要特性是单向导电性。
为合理选择和正确使用各种半导体器件,必须熟悉它们的参数。这些参数大至可分为两类,一类是性能参数,如稳压管的稳定电压VZ、稳定电流IZ、温度系数等;另一类是极限参数,如二极管的最大整流电流、最高反向工作电压等。必须结合PN结特性及应用电路,逐步领会这些参数的意义。
二极管的伏安特性是非线性的,所以它是非线性器件。为分析计算电路方便,在特定条件下,常把二极管的非线性伏安特性进行分段线性化处理,从而得到几种简化的模型,如理想模型、恒压降模型、折线模型和小信号模型。在实际应用中,应根据工作条件选择适当的模型。
对二极管伏安特性曲线中不同区段的利用,可以构成各种不同的应用电路。组成各种应用电路时,关键是外电路(包括外电源、电阻等元件)必须为器件的应用提供必要的工作条件和安全保证。
