摆钟工作原理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com(注意:如果需要非常精确的钟摆周期,请参见下面相关文章。)
注意到有关钟摆的这个事实后,您就会发现可以用钟摆设计出准确的时钟。下图显示了利用钟摆设计时钟棘轮装置的方法。
棘轮装置中有一个轮齿带有特定形状的齿轮。还有一个钟摆,连接钟摆的是可以啮合齿轮轮齿的某种装置。图中展示的基本观点是,钟摆来回摆动一次,齿轮就会有一个轮齿“逃脱”。
![]() |
需要记住一件事,钟摆不会永不停歇地摆动。因此,棘轮装置齿轮的另一个作用是赋予钟摆足够的能量,使钟摆能够克服摩擦力并保持摆动。为了完成这个任务,锚(连接钟摆的机械装置的名称,每次释放一个棘轮装置齿轮轮齿)和棘轮装置齿轮的轮齿被设计为特殊形状。如果齿轮的轮齿正确逃脱,钟摆每摆动一次锚都会在适当的方向施加一个轻推力。轻推力增强了钟摆克服摩擦力所需的能量,从而使它能保持摆动。
这样,您就设计出了一个棘轮装置。如果棘轮装置齿轮有60个轮齿,该齿轮直接连接到上面讨论的钟锤滚筒,并且使用周期为一秒的钟摆,您就会成功设计秒针旋转速度为每分钟一周的时钟。如果非常小心地调整钟摆长度,我们可以设计出精确度非常高的时钟。
不过,该时钟虽然准确,但仍存在两个问题,这使它不太实用:
- 大多数人都希望时钟有时针和分针。
- 您必须每隔20分钟给时钟重新上一次发条。因为钟锤每分钟旋转一周,所以钟锤会很快地走松而落到地板上。大多数人都不会喜欢每隔20分钟重新上一次发条!
必须每隔20分钟重上一次发条的问题很容易解决。正如齿轮比原理中所讨论的,您可以设计高速比齿轮系,使齿轮滚筒每隔6至12小时旋转一周。这样,您会得到只需一周左右重新上一次发条的时钟。钟锤滚筒与棘轮装置齿轮之间的齿轮齿速比可能为500:1,如下图所示:
![]() |

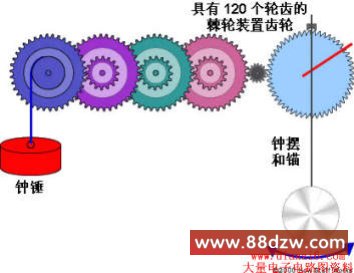

图中的棘轮装置齿轮有120个轮齿,钟摆的周期为半秒钟,并且秒针直接连到棘轮装置齿轮。钟锤齿轮系中每个齿轮的齿数比为8:1,因此整个齿轮系的齿数比为492:1。
您可以看到,如果让棘轮装置齿轮自身以60:1的齿数比驱动另一个齿轮系,则可以将分针安装到该齿轮系的最后一个齿轮上。齿数比为 12:1 的最后一个齿轮系将驱动时针。转瞬之间您就有了一个时钟!
虽然现在这个时钟不错,但还存在两个问题:
- 时针、分针、秒针位于不同的轴上。这个问题通常利用齿轮上的空心轴加以解决,然后排列齿轮系,使驱动时针、分针和秒针的齿轮共用同一轴。空心齿轮轴是一个对准另一个。近距离观看任一时钟表面,您都可以看到这种排列。
- 由于所有这些齿轮都直接连在一起,所以不能轻易地重新上紧发条或设置时钟。这个问题通常由一个可滑出齿轮系的齿轮来解决。当您拉出手表的转柄设置时间时,实际上运用的就是这个方法。在上图中,您可以设想临时取出黑色的小齿轮以上紧发条或设置时钟。
