文章摘要:少量的N型或P型掺杂剂就可将硅晶体从良好的绝缘体转变为可导电(但不是很优秀)的导体——故此将其称作“半导体”。N型硅和P型硅本身没有什么神奇之处,但是将它们放在一起之后,其结合部会具有某些很有趣的行为。二极管可能是最简单的半导体设备,它只允许电流朝一个方向流动。您可能曾经见过体育场或地铁站入口处的十字转门,人们只能以一个方向通过它。二极管就好像是一个针对电子的单向十字转门。如果将N型硅和P型硅放在一起(如图所示),会发生很有趣的现象,这是二极管独有的一种特性。 虽然N型和P型硅本身就是一种导体,但是当它们以如图方式组合在一起的时候却不会传导任何电流。N型硅中的负电子会被吸引到电池的正极,P型硅
半导体原理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com少量的N型或P型掺杂剂就可将硅晶体从良好的绝缘体转变为可导电(但不是很优秀)的导体——故此将其称作“半导体”。
N型硅和P型硅本身没有什么神奇之处,但是将它们放在一起之后,其结合部会具有某些很有趣的行为。
二极管可能是最简单的半导体设备,它只允许电流朝一个方向流动。您可能曾经见过体育场或地铁站入口处的十字转门,人们只能以一个方向通过它。二极管就好像是一个针对电子的单向十字转门。

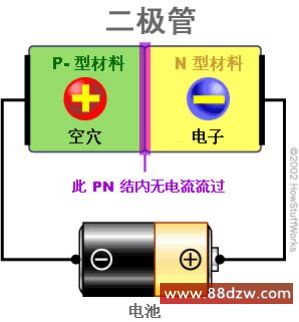

如果将N型硅和P型硅放在一起(如图所示),会发生很有趣的现象,这是二极管独有的一种特性。
![]() |
虽然N型和P型硅本身就是一种导体,但是当它们以如图方式组合在一起的时候却不会传导任何电流。N型硅中的负电子会被吸引到电池的正极,P型硅中带正电的孔则会被吸引到电池的负极,不会有任何电流流过结合部,因为孔和电子的运动方向都是错误的。
如果将电池翻转过来,二极管就可以很好地传导电流了。N型硅中的自由电子受电池负极的排斥,P型硅中的孔则受正极的排斥。孔和电子在N型硅和P型硅的结合部相遇,电子会填充在孔中,这些孔和自由电子便会消失,并且会有新的孔和新的自由电子出来接替它们的位置,这就会在结合部形成电流。
二极管是在一个方向上阻止电流通过而在另一个方向上允许电流通过的装置。二极管的使用方法有很多种。例如,使用电池的设备经常包含一个二极管,在电池方向插反的时候对设备起到保护作用。如果方向插反,二极管可以阻止电流从电池中流出——这样可以保护设备中敏感的电子元器件。

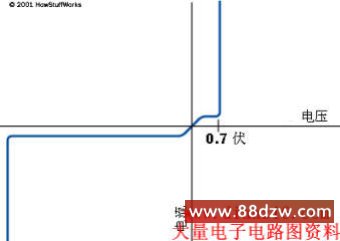

半导体二极管的表现并不是十分完美,如下图所示:
![]() |
在反向连接的时候,理想的二极管应该阻止所有电流。而实际上二极管允许10毫安的电流通过——这并不是很多,但是仍然不够完美。而且,如果施加足够的反向电压(V),结合部将被击穿并允许电流通过。通常,击穿电压远远大于正常电压,因此这一点并不算什么问题。
当正向连接时,只需要很小的电压就可以使二极管导通。对于硅,这个电压大约为0.7伏,此电压是在结合部开始空穴-电子结合过程所必需的。
与二极管中使用两层结构不同,晶体管包含三层结构。可以创建NPN型或PNP型的夹层结构,晶体管可作为开关或放大器使用。
晶体管看上去像是两个二极管背靠背布置在一起。您可能会想,没有电流能够流过晶体管,因为背靠背布置的二极管在两个方向上都会阻止电流通过,而事实也的确如此。不过,如果对夹层结构的中间层施加一个小电流,则会有一个更大的电流流过整个夹层结构。这使得晶体管具有了开关行为,一个小电流能够开启或关闭一个大电流。
硅芯片是一个硅片,能够容纳数千个晶体管。通过将晶体管用作开关,可以制造出逻辑门电路,而通过逻辑门,可以制造出微处理器芯片。
从硅、掺杂硅到晶体管再到芯片这一自然发展过程,便是当今社会微处理器和其他电子设备如此廉价和普遍的原因所在。其基本原理是如此地简单,而奇迹来自于对这些原理的持续深入探究,直至今日,数千万个晶体管可以集成在一块芯片上,而且价格很便宜。
